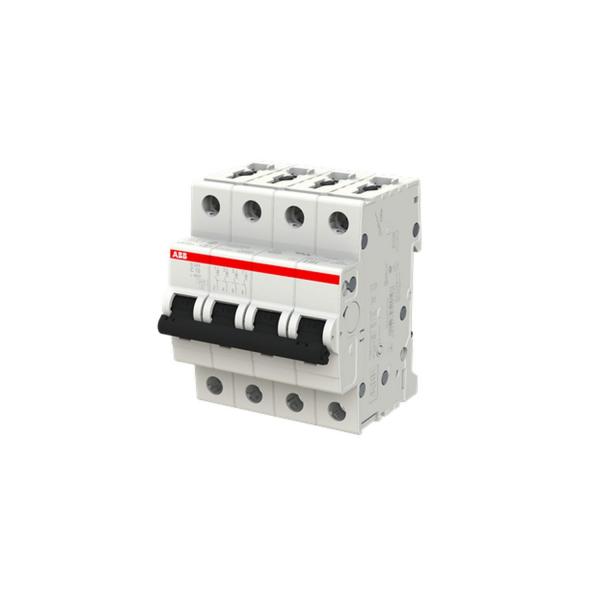

Автоматичен прекъсвач ABB S204-C8 – 4 P, 8 A, 6 kA
Код:
2CDS254001R0104
15 дни право на връщане
Безплатна доставка над 35.78 €
33.91 €
* Цената е с ДДС
Автоматичен прекъсвач ABB S204-C8 е модулен защитен апарат за защита на четириполюсни електрически инсталации от претоварване и късо съединение. Номиналният ток 8 A, характеристиката C, степента на защита IP20 и изключвателната способност 6 kA го правят подходящ за трифазни електрически вериги с неутрала, разпределителни табла и AC/DC електроинсталации с умерени пускови токове.
Моделът е част от серията S200 и използва термичен механизъм за защита от претоварване и електромеханичен механизъм за защита при късо съединение. Конструкцията е токовоограничаваща с клас на ограничаване на енергията 3 и е предназначена за монтаж върху DIN шина TH35. Прекъсвачът разполага с двупосочни цилиндрични Failsafe клеми, цветна индикация Red ON / Green OFF, винтови терминали и корпус от изолационен материал клас II. Поддържа работа с AC и DC напрежение до 440 V AC и е съвместим с аксесоари от серията S200.
Автоматичен прекъсвач ABB S204-C8 е подходящ за електротехници, монтажници и сервизни специалисти при изграждане и поддръжка на четирипроводни електрически системи. Използва се за защита на трифазни електрически линии с неутрала, разпределителни табла, контролни вериги и електрически консуматори в жилищни, търговски и индустриални инсталации.
Технически данни
Параметър
Стойност
Марка
ABB
Модел
S204-C8
Код на продукта
2CDS254001R0104
Тип
Автоматичен прекъсвач
Серия
S200
Брой полюси
4 P
Брой защитени полюси
4
Номинален ток
8 A
Характеристика
C
Изключвателна способност
6 kA
Номинална крайна изключвателна способност (Icu)
20 kA при 230 V AC / 10 kA при 400 V AC / 10 kA при 440 V AC
15 kA при 230 V AC / 7.5 kA при 400 V AC / 7.5 kA при 440 V AC
Номинално работно напрежение
400 V AC
Максимално работно напрежение AC
440 V AC
Минимално работно напрежение
12 V AC / 12 V DC
Номинално изолационно напрежение (Ui)
440 V
Импулсно напрежение (Uimp)
4 kV
Диелектрично тестово напрежение
2 kV
Вид ток
AC/DC
Честота
50/60 Hz
Клас на ограничаване на енергията
3
Мощност на загубите
8.4 W
Мощност на загубите на полюс
2.1 W
Тип клеми
Винтови
Тип терминал
Failsafe двупосочен цилиндричен
Тип монтаж
DIN шина
Монтажна шина
TH35-15 / TH35-7.5
Монтажна позиция
произволна
Свързващ капацитет
0.75 – 35 мм²
Свързване към шинопровод
10/10 мм²
Дължина на оголване
12.5 мм
Тип механизъм
Термичен и електромеханичен
Тип задвижване
Лостов механизъм
Затягащ момент
2.8 Nm
Клас на защита
IP20
Клас на защита в табло
IP40
Категория на пренапрежение
III
Степен на замърсяване
3
Работна температура
-25 °C до +55 °C
Температура на съхранение
-40 °C до +70 °C
Механична издръжливост
20000 цикъла
Електрическа издръжливост
20000 AC цикъла
Широчина
70 мм
Височина
88 мм
Дълбочина
69 мм
Тегло
0.448 кг
Стандарт
IEC/EN 60898-1
Допълнителен стандарт
IEC/EN 60947-2
UL стандарт
UL 1077
Приложения
Четириполюсни електрически вериги
Разпределителни табла
AC/DC електроинсталации
Трифазни линии с неутрала
Контролни вериги
Защита на електрически консуматори
Основни предимства
Защита от претоварване и късо съединение
Работа с AC и DC напрежение
Четириполюсна защита
Токовоограничаваща конструкция
Монтаж върху DIN шина
Заключение
Автоматичен прекъсвач ABB S204-C8 е модулен четириполюсен защитен апарат с номинален ток 8 A и изключвателна способност 6 kA за защита на електрически инсталации и консуматори. Подходящ е за електротехници, монтажници и приложения в AC/DC електрически системи.
