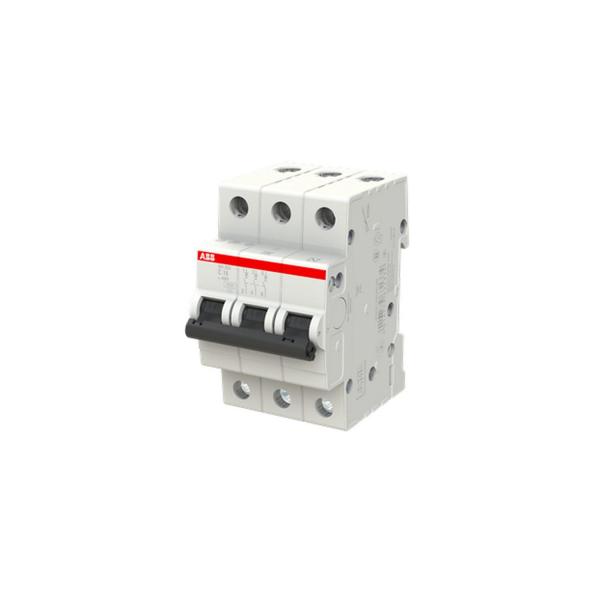

Автоматичен прекъсвач ABB SH203-C16, 2CDS213001R0164 - 6 kA, 3 P, 16 A

• Миниатюрните автоматични прекъсвачи Compact Home SH200 ограничават тока.
• Те имат два различни механизма за задействане, механизъм за забавено термично задействане за защита от претоварване и електромеханичен задействащ механизъм за защита от късо съединение.
• Те се предлагат в различни характеристики (B,C), конфигурации (1P,1P+N,2P,3P,3P+N,4P), мощности на прекъсване (до 6 kA при 230/400 V AC) и номинални токове (до 40 A).
• Всички MCB от продуктовата гама SH200 отговарят на IEC/EN 60898-1, което позволява използването им за жилищни приложения.

Технически характеристики

• Стандарти: IEC/EN 60898-1
• Характеристика на изключване: C
• Номинално работно напрежение: съгл. към IEC 60898-1 400 V AC
• Работно напрежение: Максимално (вкл. толеранс) 440 V AC / Минимум 12 V AC
• Номинално изолационно напрежение (U_{i): съгл. към IEC/EN 60664-1 440 V}
• Номинално издържано импулсно напрежение (U_imp): 4 kV / на 2000 m 5 kV / на морско ниво 6,2 kV
• Диелектрично тестово напрежение: 50/60 Hz, 1 мин.: 2 kV
• Тип входно напрежение: AC
• Номинален ток (I_n): 16 A
• Номинален капацитет на късо съединение (I_cn): (AC) 6 kA / (400 V AC) 6 kA
• Номинален условен късо- Ток на веригата (I_nc): (230 V) 6 kA / (400 V) 6 kA
• Номинална честота (f): 50 / 60 Hz
• Загуба на мощност: 7,5 W / при номинални работни условия на полюс 2,5 W
• Свързване на захранването: Произволно
• Индикация на позицията на контакта: ВКЛ./ИЗКЛ.
• Ограничаване на енергията Клас: 3
• Електрическа издръжливост: 20000 AC цикъл
• Механична издръжливост (N_endu): 20000 цикъла
• Брой полюси: 3
• Брой защитени полюси: 3
• Категория на пренапрежение: III
• Продуктова гама: SH200
• Момент на затягане: 2 N·m
• Тип на задвижващия механизъм: превключвател
• Тип на винтовата клема: Cage T erminal
• Маркировка на задвижващия механизъм: I / O
• Материал на задвижващия механизъм: Изолационна група II, черен, запечатващ се
• Материал на корпуса: Изолационна група II, RAL 7035
• Монтаж на DIN шина: TH35-15 (35 x 15 mm монтажна шина) съгл. към IEC 60715 / TH35-7.5 (35 x 7.5 mm Монтажна шина) съгл. към IEC 60715
• Монтажна позиция: Всякаква
• Препоръчителна отвертка: Pozidriv 2
• Налични аксесоари: Не
• Капацитет на свързване: Проводник 25 / 25 mm² / Гъвкав с накрайник 0,75 ... 16 mm² / Гъвкав 0,75 ... 16 mm² / Твърд 0,75 ... 25 mm² / Многожилен 0,75 ... 25 mm²
• Размер за монтаж: съгл. към DIN 43880 1
• Тип клеми: Винтови клеми

Околна среда

• Температура на околния въздух: Работа -25 ... +55 °C / Съхранение -40 ... +70 °C
• Референтна температура на околния въздух: 30 °C
• Степен на защита: IP20 / Корпус с капак IP40
• Степен на замърсяване: 2
• Условия на околната среда: 28 цикъла / с 55 °C / 90-96 % / и 25 °C / 95-100 %
• Устойчивост на вибрации съгл. към IEC 60068-2-6: 5g, 20 цикъла при 5 ... 150 ... 5 Hz с товар 0,8 In
• Устойчивост на удар съгл. към IEC 60068-2-27: 25g / 2 удара / 13 ms
• Състояние на RoHS: Съгласно Директива 2011/65/EU на ЕС

Размери

• Ширина в брой модулни разстояния: 3
• Нетна ширина на продукта: 52,5 mm
• Нетна височина на продукта: 85 mm
• Нетна дълбочина/дължина на продукта : 69 мм
• Нето тегло на продукта: 0,375 кг
• Нето тегло на стълба: 0,115 кг
• Дълбочина на вграждане (t₂): 69 mm
