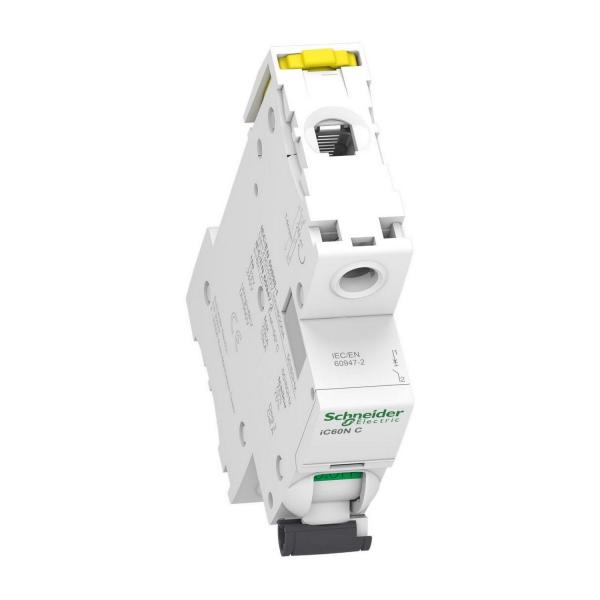

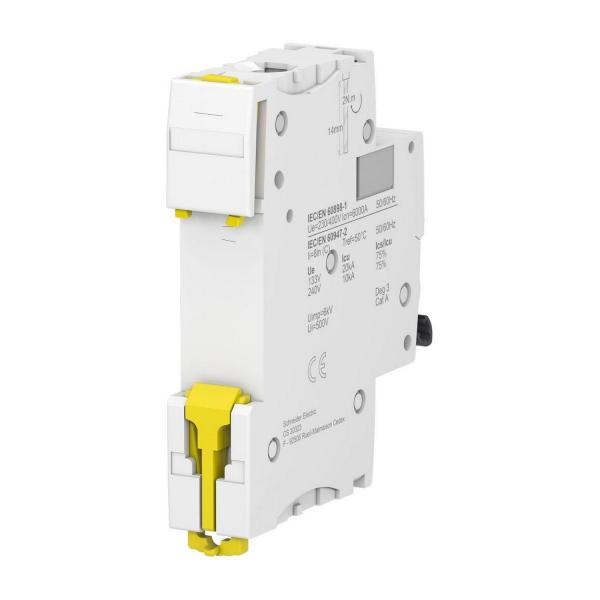

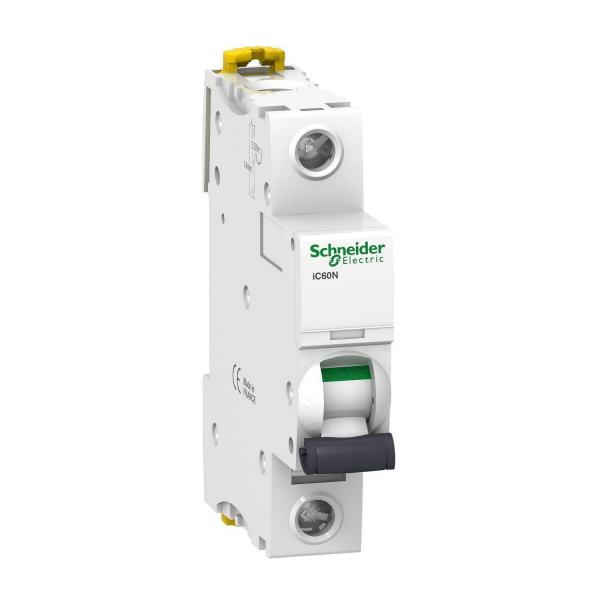

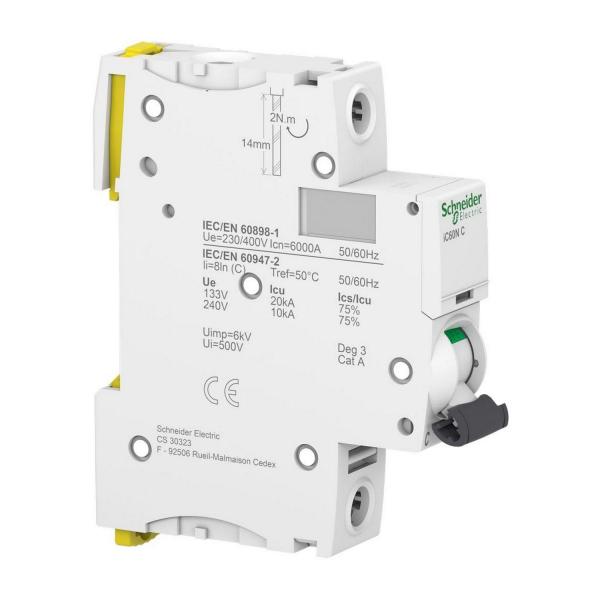

Автоматичен прекъсвач Schneider Acti9 iC60N, 1P, 16A

• Обхват: Acti 9
• Наименование на продукта: Acti9 iC60
• product or component type: Миниатюрен прекъсвач
• Съкратено наименование на устройството: IC60N
• Описание на полюсите: 1P
• Брой защитени полюси: 1
• [In] номинален ток: 16 A
• тип на мрежата: AC / DC
• Техлнология изкючвателно устройство: Термо-магнитна
• Крива: C
• Изключвателна способност: 6000 A Icn при 230 V AC 50/60 Hz в съответствие с EN/IEC 60898-1 / 10 kA Icu при 60...72 V DC в съответствие с EN/IEC 60947-2 / 15 kA Icu при 12...60 V DC в съответствие с EN/IEC 60947-2 / 10 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 / 36 kA Icu при 12...60 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 / 20 kA Icu при 100...133 V AC 50/60 Hz в съответствие с EN/IEC 60947-2
• Категория за оползотворяване: Категория А в съответствие с EN 60947-2 / Категория А в съответствие с IEC 60947-2
• Възможност за изолация: Да в съответствие с EN 60898-1 / Да в съответствие с EN 60947-2 / Да в съответствие с IEC 60898-1 / Да в съответствие с IEC 60947-2
• Стандарти: EN 60898-1 / IEC 60947-2 / IEC 60898-1 / EN 60947-2

Допълнителни устройства

• Честота на мрежата: 50/60 Hz
• Магнитно изключване: 8 x In +/- 20 %
• Работна изключвателна възможност: 27 kA 75 % в съответствие с EN 60947-2 - 12...60 V AC 50/60 Hz / 7,5 kA 75 % в съответствие с EN 60947-2 - 220...240 V AC 50/60 Hz / 27 kA 75 % в съответствие с IEC 60947-2 - 12...60 V AC 50/60 Hz / 7,5 kA 75 % в съответствие с IEC 60947-2 - 220...240 V AC 50/60 Hz / 15 kA 75 % в съответствие с IEC 60947-2 - 100...133 V AC 50/60 Hz / 15 kA 75 % в съответствие с EN 60947-2 - 100...133 V AC 50/60 Hz / 6000 A 100 % в съответствие с EN 60898-1 - 230 V AC 50/60 Hz / 6000 A 100 % в съответствие с IEC 60898-1 - 230 V AC 50/60 Hz / 10 kA 100 % в съответствие с EN 60947-2 - 72 V DC / 10 kA 100 % в съответствие с IEC 60947-2 - 72 V DC / 15 kA 100 % в съответствие с EN 60947-2 - 12...60 V DC / 15 kA 100 % в съответствие с IEC 60947-2 - 12...60 V DC
• Ограничителен клас: 3 в съответствие с EN 60898-1 / 3 в съответствие с IEC 60898-1
• [Ue] Изолационно напрежение: 500 V AC 50/60 Hz в съответствие с EN 60947-2 / 500 V AC 50/60 Hz в съответствие с IEC 60947-2
• [Uimp] Устойчивост на импулсно напрежение: 6 kV в съответствие с EN 60947-2 / 6 kV в съответствие с IEC 60947-2
• Индикатор за позиция на контакта: Да
• Тип управление: Щифт
• Локална сигнализация: Индикатор за изключване
• Монтажен режим: Фиксиран
• Монтажна подпора: DIN шина
• Разпределителен блок: Отгоре или отдолу: Да
• 9 mm клеми: 2
• Височина: 85 mm
• Широчина: 18 mm
• Дълбочина: 78,5 mm
• тегло на продукта: 0,215 kg
• Цвят: Бял
• Механична издръжливост: 20000 цикъла
• Електрическа устойчивост: 10000 цикъла
• Свързване - клеморед: Single terminal (Отгоре или отдолу) 1…25 mm2 Твърд / Single terminal (Отгоре или отдолу) 1…16 mm2 гъвкав
• Захват на проводника: 14 mm за Отгоре или отдолу
• Затягащ момент: 2 N.m Отгоре или отдолу
• Защита от земна утечка: Без

Околна среда

• Степен на защита IP: IP20 в съответствие с IEC 60529 / IP20 в съответствие с EN 60529
• Ниво на замърсяване: 3 в съответствие с EN 60947-2 / 3 в съответствие с IEC 60947-2
• Категория на защита: IV
• Отговаряне на тропически изисквания: 2 в съответствие с IEC 60068-1
• Относителна влажност: 95 % при 55 °C
• Допустима надморска височина: 0...2000 m
• Температура на околния въздух при работа: -35…70 °C
• Температура на околния въздух за складиран: -40…85 °C

Опаковъчни единици

• Тип опаковка пакет 1: PCE
• Брой продукти в пакет 1: 1
• Пакет 1 Тегло: 107,3 g
• Пакет 1 Височина: 7,5 cm
• Пакет 1 широчина: 2 cm
• Пакет 1 дължина: 9,5 cm
