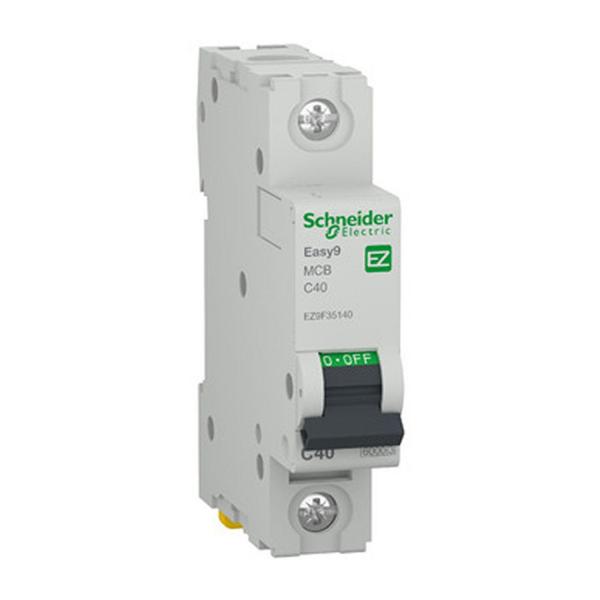

Автоматичен прекъсвач Schneider Electric Easy9 EZ9F35140 – 1P, 40 A, крива C

Автоматичен прекъсвач Schneider Electric Easy9 EZ9F35140 е еднополюсен миниатюрен прекъсвач за защита на електрически вериги от претоварване и късо съединение. Моделът е с номинален ток 40 A, характеристика на изключване C и номинална изключвателна способност 6000 A при 230 V AC, съгласно IEC 60898-1.

Прекъсвачът използва термомагнитен изключвателен механизъм, като магнитното изключване е в диапазона 5–10 × In. Номиналното работно напрежение е 230 V AC при 50 Hz, а устойчивостта на импулсно напрежение е 4 kV. Разполага с индикация за положението на контактите и е предназначен за жилищни и малки търговски електрически инсталации.

Монтажът се извършва върху DIN шина, като прекъсвачът заема един стандартен модул с ширина 18 мм. При този вариант за 40 A тунелните клеми позволяват свързване на твърди проводници от 1 до 35 мм² и гъвкави проводници от 1 до 25 мм², а моментът на затягане е 3,5 Nm. Механичната издръжливост достига 10 000 цикъла, а електрическата – 4000 цикъла.

Технически данни

Приложения

• Защита на електрически вериги от претоварване
• Защита от токове на късо съединение
• Жилищни електрически инсталации
• Малки търговски и обслужващи обекти
• Монтаж в модулни електроразпределителни табла

Основни предимства

• Номинален ток 40 A – подходящ за електрически вериги с по-високо токово натоварване.
• Крива C – магнитно изключване при 5–10 пъти номиналния ток.
• Изключвателна способност 6 kA – осигурява защита при ток на късо съединение до 6000 A при 230 V AC.
• Термомагнитна защита – съчетава защита при претоварване и късо съединение.
• Компактна ширина 18 мм – заема един стандартен модул в електрическото табло.
• Клеми за твърди проводници до 35 мм² – позволяват свързване на проводници с по-голямо сечение.
• До 10 000 механични цикъла – осигурява висока експлоатационна издръжливост.

Комплектът включва

• 1 бр. автоматичен прекъсвач Schneider Electric Easy9 EZ9F35140
