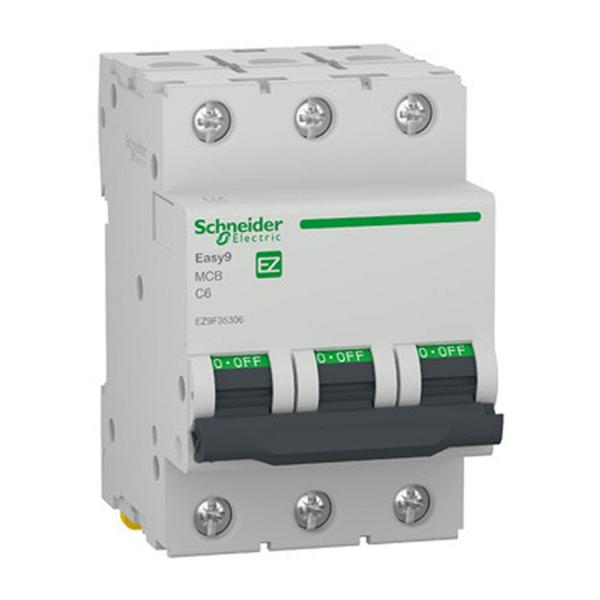

Автоматичен прекъсвач Schneider Electric Easy9 EZ9F35306 – 3P, 6 A, C, 6 kA

Автоматичен прекъсвач Schneider Electric Easy9 EZ9F35306 е триполюсен миниатюрен прекъсвач за защита на електрически вериги от претоварване и късо съединение. Моделът е с номинален ток 6 A, характеристика на изключване C и номинална изключвателна способност 6000 A при 400 V AC.

Прекъсвачът е с 3 защитени полюса и термомагнитен изключвателен механизъм. Работното напрежение Ue е 400 V AC при 50 Hz, магнитното изключване е в диапазона 5–10 × In, а устойчивостта на импулсно напрежение Uimp е 4 kV. Моделът има индикация за положението на контактите и е предназначен за жилищни и малки търговски електрически инсталации.

Монтажът е върху DIN шина, като прекъсвачът заема ширина 54 мм, или 6 стъпки по 9 мм. Тунелните клеми позволяват свързване на твърди проводници от 1 до 25 мм² и гъвкави проводници от 1 до 16 мм², при момент на затягане 2 Nm. Механичната издръжливост е до 10 000 цикъла, а електрическата – до 4000 цикъла.

Технически данни

Приложения

• Защита на трифазни електрически вериги
• Защита от претоварване
• Защита от токове на късо съединение
• Жилищни електрически инсталации
• Малки търговски и обслужващи обекти
• Монтаж в модулни електроразпределителни табла

Основни предимства

• Триполюсна конфигурация 3P – едновременно прекъсване на трите полюса.
• Номинален ток 6 A – подходящ за защита на вериги с малък номинален ток.
• Крива C – магнитно изключване при 5–10 пъти номиналния ток.
• Изключвателна способност 6 kA – надеждна защита при токове на късо съединение.
• Термомагнитна защита – комбинира защита от претоварване и късо съединение.
• DIN монтаж – лесно интегриране в стандартни модулни табла.
• Висока експлоатационна издръжливост – до 10 000 механични и 4000 електрически цикъла.

Комплектът включва

• 1 бр. автоматичен прекъсвач Schneider Electric Easy9 EZ9F35306
