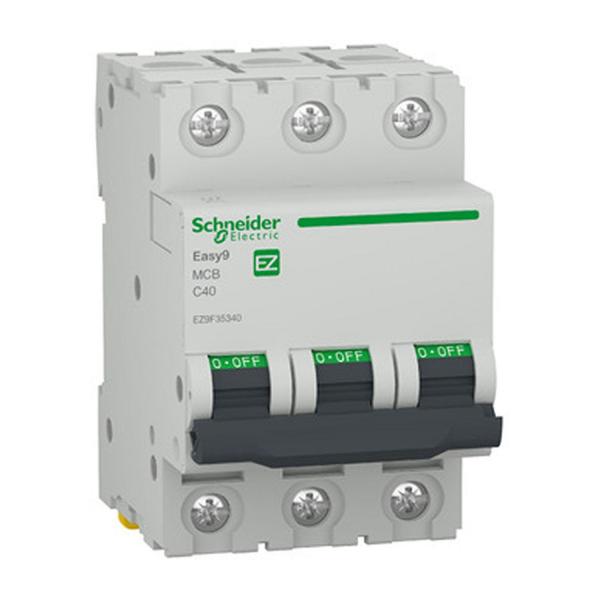

Автоматичен прекъсвач Schneider Electric Easy9 EZ9F35340 – 3P, 40 A, C, 6 kA

Автоматичен прекъсвач Schneider Electric Easy9 EZ9F35340 е триполюсен миниатюрен прекъсвач за защита на електрически вериги от претоварване и късо съединение. Моделът е с номинален ток 40 A, характеристика на изключване C и номинална изключвателна способност 6000 A.

Прекъсвачът е с 3 защитени полюса и термомагнитен изключвателен механизъм. Номиналното работно напрежение е 400 V AC при 50 Hz, магнитното изключване е в диапазона 5–10 × In, а устойчивостта на импулсно напрежение Uimp е 4 kV. Изключвателната способност Icn е 6000 A при 230 V AC и 400 V AC съгласно IEC 60898-1.

Монтажът се извършва върху DIN шина, като прекъсвачът е с ширина 54 мм. При този 40 A вариант клемите са с по-голям капацитет: за твърди проводници 1–35 мм² и за гъвкави проводници 1–25 мм², при момент на затягане 3,5 Nm. Механичната издръжливост достига 10 000 цикъла, а електрическата – 4000 цикъла.

Технически данни

Приложения

• Защита на трифазни електрически вериги
• Защита от претоварване
• Защита от токове на късо съединение
• Жилищни електрически инсталации
• Малки търговски и обслужващи обекти
• Монтаж в модулни електроразпределителни табла

Основни предимства

• Триполюсна конфигурация 3P – осигурява едновременно прекъсване на трите полюса.
• Номинален ток 40 A – подходящ за трифазни вериги с по-висок номинален ток.
• Крива C – магнитно изключване при 5–10 пъти номиналния ток.
• Изключвателна способност 6 kA – надеждна защита при токове на късо съединение.
• Термомагнитна защита – комбинира защита от претоварване и късо съединение.
• Клеми до 35 мм² – позволяват свързване на проводници с по-голямо сечение.
• Висока експлоатационна издръжливост – до 10 000 механични и 4000 електрически цикъла.

Комплектът включва

• 1 бр. автоматичен прекъсвач Schneider Electric Easy9 EZ9F35340
