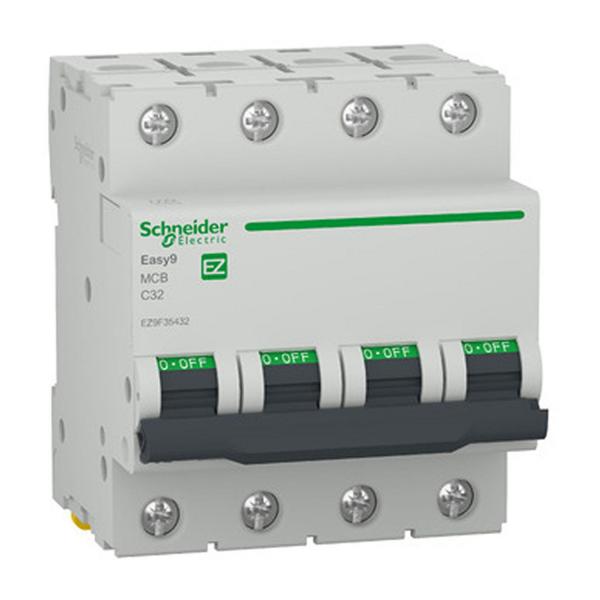

Автоматичен прекъсвач Schneider Electric Easy9 EZ9F35432 – 4P, 32 A, C, 6 kA

Автоматичен прекъсвач Schneider Electric Easy9 EZ9F35432 е четириполюсен миниатюрен прекъсвач за защита на електрически вериги от претоварване и късо съединение. Моделът е с номинален ток 32 A, характеристика на изключване C и номинална изключвателна способност 6000 A.

Прекъсвачът е с 4 защитени полюса и термомагнитен изключвателен механизъм. Номиналното работно напрежение е 400 V AC при 50 Hz, магнитното изключване е в диапазона 5–10 × In, а устойчивостта на импулсно напрежение Uimp е 4 kV. Изключвателната способност Icn е 6000 A при 230 V AC и 400 V AC съгласно IEC 60898-1.

Монтажът е върху DIN шина, като прекъсвачът е с ширина 72 мм. Тунелните клеми позволяват свързване на твърди проводници от 1 до 25 мм² и гъвкави проводници от 1 до 16 мм², при момент на затягане 2 Nm. Механичната издръжливост достига 10 000 цикъла, а електрическата – 4000 цикъла.

Технически данни

Приложения

• Защита на четириполюсни електрически вериги
• Защита от претоварване
• Защита от токове на късо съединение
• Трифазни системи с неутрален проводник
• Жилищни и малки търговски електрически инсталации
• Монтаж в модулни електроразпределителни табла

Основни предимства

• Четириполюсна конфигурация 4P – едновременно прекъсване на четирите полюса.
• Номинален ток 32 A – подходящ за четириполюсни вериги с номинален ток до 32 A.
• Крива C – магнитно изключване при 5–10 пъти номиналния ток.
• Изключвателна способност 6 kA – надеждна защита при токове на късо съединение.
• Термомагнитна защита – комбинира защита от претоварване и късо съединение.
• DIN монтаж – лесно интегриране в стандартни модулни табла.
• Висока експлоатационна издръжливост – до 10 000 механични и 4000 електрически цикъла.

Комплектът включва

• 1 бр. автоматичен прекъсвач Schneider Electric Easy9 EZ9F35432
