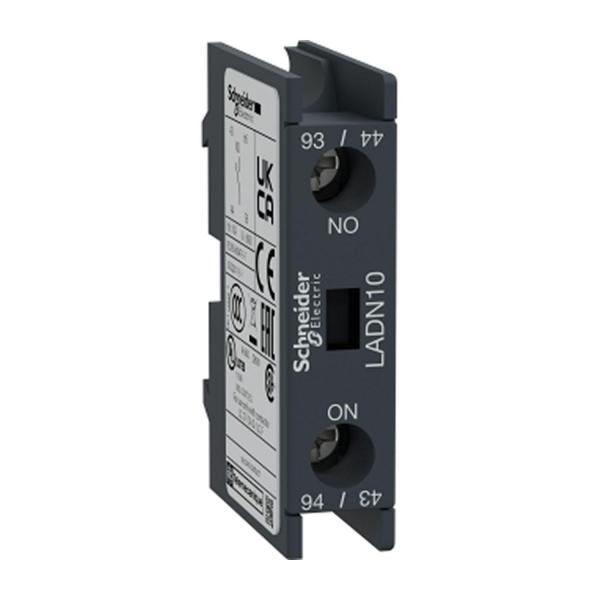

Блок помощни контакти Schneider Electric TeSys Deca LADN10 – 1NO

Name: Блок помощни контакти Schneider Electric TeSys Deca LADN10 – 1NO
Brand: Schneider
Price: 15.97 BGN
Availability: InStock

Код: LADN10

15 дни право на връщане

Безплатна доставка над 35.78 €

15.97 €

* Цената е с ДДС

Блок помощни контакти Schneider Electric LADN10 е спомагателен контактен модул от серията TeSys Deca с 1 нормално отворен контакт (1NO). Предназначен е за добавяне на допълнителен управляващ или сигнален контакт към съвместими контактори и се монтира на предния панел.

Контактът е с мигновено действие. Номиналното работно напрежение достига 690 V AC при 25–400 Hz, а номиналният термичен ток е 10 A при 60 °C. Работните характеристики включват 6 A при 120 V AC-15, 1,04 A при 690 V AC-15, 0,55 A при 125 V DC-13 и 0,1 A при 600 V DC-13.

LADN10 е с механична издръжливост 30 млн. цикъла, минимален ток за превключване 5 mA и минимално напрежение 17 V. Размерите са 48 × 13 × 35 мм, нетното тегло е 0,02 кг, а степента на защита е IP20.

Технически данни

Параметър	Стойност
Марка	Schneider Electric
Серия	TeSys Deca
Артикулен номер на производителя	LADN10
Тип	Блок помощни контакти
Контактна конфигурация	1NO
Действие на контакта	Мигновено
Място на монтаж	Преден панел
Съвместимост	TeSys Deca LC1D80/95 3P, LC1D80 4P, LC1D40008, LC1D65008, LC1D115 и TeSys F LC1F
Номинално работно напрежение Ue	690 V AC, 25–400 Hz
Номинален работен ток AC-15	6 A при 120 V AC
Номинален работен ток AC-15	1,04 A при 690 V AC
Номинален работен ток DC-13	0,55 A при 125 V DC
Номинален работен ток DC-13	0,1 A при 600 V DC
Изолационно напрежение Ui	690 V по IEC 60947-5-1
Изолационно напрежение по UL / CSA	600 V
Номинален термичен ток	10 A при 60 °C
Номинален ток на претоварване	140 A AC / 250 A DC
Допустим ток за кратко време	100 A за 1 s
Допустим ток за кратко време	120 A за 500 ms
Допустим ток за кратко време	140 A за 100 ms
Защита	Предпазител gG 10 A
Механична издръжливост	30 млн. цикъла
Минимален ток за превключване	5 mA
Минимално напрежение при превключване	17 V
Съпротивление на изолацията	> 10 MΩ
Клеми	Самозатягащи се
Гъвкав проводник с накрайник	1 × 1–4 мм² / 2 × 1–2,5 мм²
Гъвкав проводник без накрайник	1 × 1–4 мм² / 2 × 1–4 мм²
Твърд проводник	1 × 1–4 мм² / 2 × 1–4 мм²
Затягащ момент	1,7 Nm
Размери В × Ш × Д	48 × 13 × 35 мм
Нето тегло	0,02 кг
Цвят	Тъмносив
Степен на защита	IP20
Работна температура	−5–+60 °C
Температура на съхранение	−60–+80 °C
Допустима надморска височина	3000 м
Стандарти	EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1
Сертификати	CB Scheme, UL, CSA, CCC, EAC, UKCA

Приложения

Добавяне на един NO контакт към съвместим контактор
Управляващи и сигнални вериги
Сигнализация за състояние на контактор
Електрически блокировки и автоматизирани управляващи схеми

Основни предимства

1NO контакт – осигурява допълнителна нормално отворена управляваща верига.
Преден монтаж – лесно интегриране към съвместими контактори.
690 V AC работно напрежение – подходящо за широк диапазон управляващи приложения.
10 A термичен ток – висока допустима токова натоварваемост.
30 млн. механични цикъла – висока механична издръжливост.
Минимално превключване 5 mA / 17 V – подходящо и за нискоенергийни управляващи сигнали.
Компактен корпус – широчина само 13 мм.
