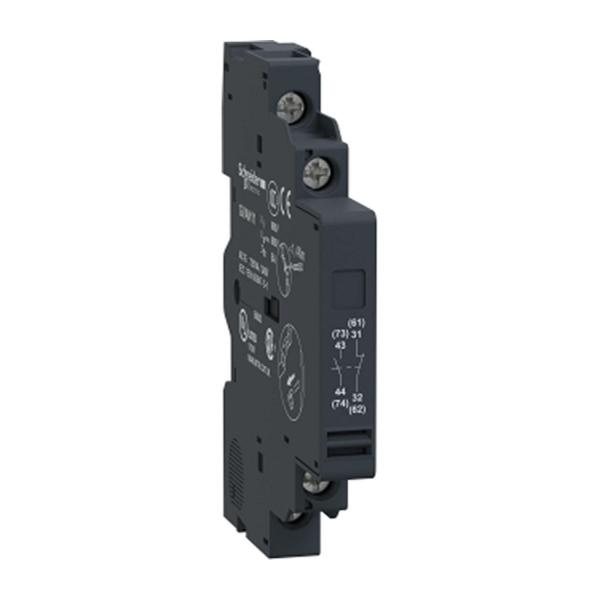

Блок помощни контакти Schneider Electric TeSys GVAN11 – 1NO+1NC, ляв монтаж

Блокът помощни контакти Schneider Electric TeSys GVAN11 е предназначен за допълване на моторни прекъсвачи от сериите TeSys GV2 и GV3 с помощна сигнализация и управление. Разполага с 1 нормално отворен (1NO) и 1 нормално затворен (1NC) контакт и се монтира от лявата страна на съвместимия моторен прекъсвач.

Контактният блок е предназначен за работа при напрежение 48–690 V AC и 24–240 V DC, с номинален термичен ток 6 A. Минималният ток за превключване е 5 mA, а минималното напрежение за превключване – 17 V. Механичната издръжливост достига 100 000 цикъла.

GVAN11 е с винтово свързване, компактен корпус с широчина само 9,3 mm и може да бъде използван с моторни прекъсвачи GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P и GV3L. При необходимост могат да бъдат монтирани до 2 контактни блока от лявата страна.

Технически данни

Приложения

• Сигнализация на състоянието на моторни прекъсвачи
• Изграждане на помощни управляващи вериги
• Дистанционна индикация за включено или изключено състояние
• Използване в системи за автоматизация и управление
• Монтаж към съвместими моторни прекъсвачи TeSys GV2 и GV3

Основни предимства

• 1NO + 1NC контакт – позволява едновременно използване на нормално отворен и нормално затворен сигнален контакт.
• Ляв страничен монтаж – компактно интегриране към моторния прекъсвач.
• Широка съвместимост – подходящ за множество модели от сериите GV2 и GV3.
• До 690 V AC и 240 V DC – подходящ за различни управляващи и сигнални вериги.
• Номинален термичен ток 6 A – позволява използване в широк диапазон от приложения.
• 100 000 механични цикъла – висока експлоатационна издръжливост.
• Широчина само 9,3 mm – минимално увеличаване на общия монтажен размер.

Комплектът включва

• 1 бр. блок помощни контакти Schneider Electric TeSys GVAN11
