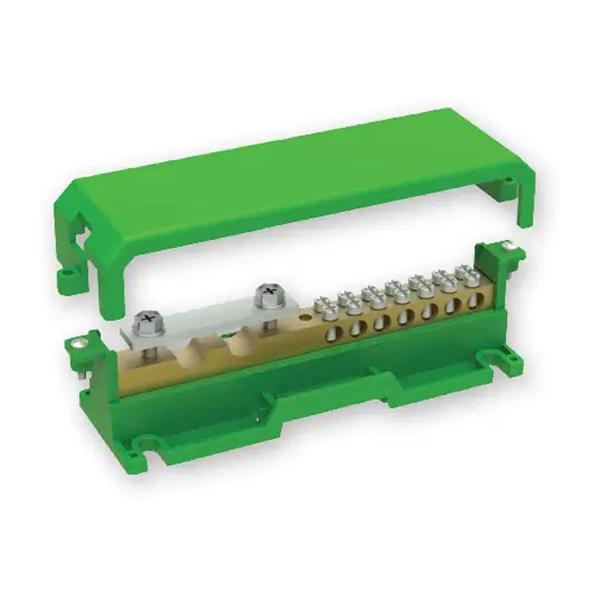

Еквипотенциална клема Arnocanali EQUIjoint BT1315 е предназначена за заземителни и еквипотенциални връзки в електрически инсталации. Моделът разполага с 15 отвора за присъединяване на проводници – 13 × 10 мм², 1 × 16 мм² и 1 × 35 мм².
Освен кабелните присъединявания BT1315 позволява свързване на до 2 кръгли проводника Ø10 мм или 1 плосък проводник 30 × 3,5 мм. Корпусът е от полиамид, а тоководещата вложка е от месинг и мед.
Клемата може да се монтира чрез защракване върху DIN шина Omega 3 / Omega 3A или директно върху монтажна плоча с винтове. Размерите са 45 × 222 × 46 мм, работният температурен диапазон е –30 до +85 °C, а изделието е сертифицирано по IMQ и съответства на EN 60998-1:2004, CE и RoHS 2015/863/EU.
Технически данни
Параметър
Стойност
Марка
Arnocanali
Серия
EQUIjoint
Код на продукта
BT1315
Тип
Еквипотенциална клема
Предназначение
Заземителни и еквипотенциални връзки
Брой отвори
15
Размери на отворите
13 × Ø5,3 мм + 1 × Ø6,9 мм + 1 × Ø8 мм
Кабелни сечения
13 × 10 мм² + 1 × 16 мм² + 1 × 35 мм²
Кръгли проводници
До 2 × Ø10 мм
Еквивалентно сечение на кръгъл проводник
78 мм²
Плосък проводник
До 1 × 30 × 3,5 мм
Еквивалентно сечение на плосък проводник
105 мм²
Материал на корпуса
Полиамид
Материал на вложката
Месинг / мед
Монтаж
DIN шина Omega 3 / Omega 3A или с винтове
Размери A × B × C
45 × 222 × 46 мм
Работна температура
–30–+85 °C
Топлоустойчивост
150 °C
Сертификация
IMQ
Стандарт
EN 60998-1:2004
Съответствие
CE / RoHS 2015/863/EU
Приложения
Изграждане на основни и допълнителни еквипотенциални връзки.
Свързване на защитни и заземителни проводници.
Присъединяване на кръгли проводници до Ø10 мм.
Присъединяване на плосък проводник до 30 × 3,5 мм.
Основни предимства
15 отвора – позволява присъединяване на голям брой защитни проводници към една обща точка.
13 връзки по 10 мм² – подходящи за множество отделни заземителни проводници.
Допълнителни връзки 16 и 35 мм² – осигуряват възможност за проводници с по-голямо сечение.
До 2 кръгли проводника Ø10 мм – разширява възможностите за еквипотенциално свързване.
Плосък проводник до 30 × 3,5 мм – позволява свързване и на плосък заземителен проводник.
DIN или винтов монтаж – позволява избор според конструкцията на таблото.
IMQ сертификация – моделът е сертифициран според данните на производителя.
Комплектът включва
1 бр. еквипотенциална клема Arnocanali EQUIjoint BT1315 със защитен капак
Заключение
Arnocanali BT1315 предлага 15 кабелни присъединявания и възможност за свързване на кръгли и плоски заземителни проводници.
