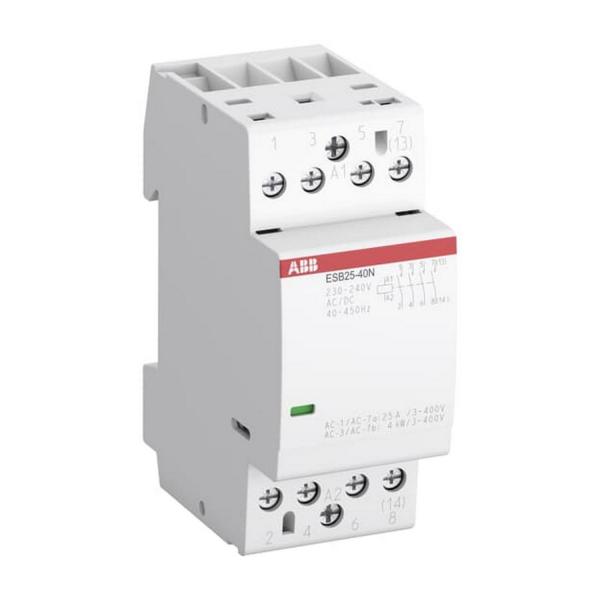

Инсталационен контактор ABB ESB25-40N-06/230, 1SAE231111R0640 - 25 A, 1NO, 230-240 V AC/DC, 4 P

• Контакторите за монтаж ESB25.
• N се използват за управление на еднофазни и трифазни товари до 25 A и могат да се управляват от AC или DC.
• Тези контакторите са направени за използване в домакински приложения, както и в промишлени среди.
• Осигуряват се следните предимства: работа без шум, ниска консумация на енергия и интегрирана защита от пренапрежение.
• Различни контакти налични са комбинации и аксесоари.

Технически характеристики

• Номинално работно напрежение: Главна верига 220 V DC / Главна верига 400 V AC
• Номинално напрежение на контролната верига (U_c ): 230 ... 240 V
• Номинална честота (f): Контролна верига 400 Hz / Контролна верига 50 Hz / Контролна верига 60 Hz / Контролна верига DC / Главна верига 50 Hz / Главна верига 60 Hz / Главна верига DC
• Номинален работен ток AC-1 (I_e): (NO) 25 A
• Номинален работен ток AC-3 (I_e): (230 V) Еднофазен, NO 9 A / (400 V) Трифазен, NO 9 A
• Номинална оперативна мощност AC-1 (P_{e): (230 V) Еднофазен, NO 5,8 kW / (400 V) Трифазен, NO 17,3 kW}
• Номинална оперативна мощност AC-3 (P_e): (230 V) Еднофазен, NO 1,3 kW / (400 V) Трифазен, NO 4 kW
• Номинален работен ток AC-7a (I_e): (NO) 25 A
• Номинална оперативна мощност AC-7a (P_e): (230 V) Еднофазна, NO 5,8 kW / (400 V) Трифазна, NO 17,3 kW
• Номинален оперативен ток AC-7b (Ie): (230 V) Еднофазен, NO 9 A / (400 V) Трифазен, NO 9 A
• Номинална оперативна мощност AC-7b (P_e): (230 V) Еднофазен, NO 1,3 kW / (400 V) Трифазен, NO 4 kW
• Препоръчителна отвертка: Контролна верига Pozidriv 1 / Главна верига Pozidriv 1
• Номинално издържано импулсно напрежение (U_imp): 6 kV
• Номинално изолационно напрежение (U_i): 500 V
• Свързващ капацитет Основна верига: Гъвкав с накрайник 1x 1,5 ... 10 mm² / Гъвкав с накрайник 2x 1,5 ... 2,5 mm² / Гъвкав с изолиран накрайник 1x 1,5 ... 10 mm² / Гъвкав с изолиран накрайник 2x 1,5 mm² / Гъвкав 1x 1,5 ... 10 mm² / Гъвкав 2x 1,5 ... 4 mm² / Твърд 1x 1,5 ... 10 mm² / Твърд 2x 1,5 ... 4 mm²
• Свързваща верига за контрол на капацитета: Гъвкава с накрайник 1x 1 ... 2,5 mm² / Гъвкав с накрайник 2x 0,75 ... 1 mm² / Гъвкав с изолиран накрайник 1x 1 ... 2,5 mm² / Гъвкав с изолиран накрайник 2x 0,75 ... 1 mm² / Гъвкав 1x 1 ... 4,0 mm² / Гъвкав 2x 1 . .. 2,5 mm² / Твърд 1x 1 ... 4 mm² / Твърд 2x 1 ... 2,5 mm²
• Момент на затягане: Контролна верига 0,9 N·m / Главна верига 1 N·m
• Дължина на оголването на проводника: Контролна верига 7 mm / Основна верига 10 mm
• Степен на защита: IP20
• Електрическа издръжливост: AC-1 (NO) 130000 цикъла / AC-3 ( NO) 500000 цикъла / AC-7a (NO) 130000 цикъла / AC-7b (NO) 500000 цикъла
• Механична издръжливост: 1000000 цикъла
• Брой на полюсите: 4
• Брой спомагателни контакти NC: 0
• Брой спомагателни контакти NO: 0
• Брой основни контакти NC: 0
• Брой главни контакти NO : 4
• Ширина в брой модулни разстояния: 2
• Степен на замърсяване: 3
• Стандарти: IEC/EN 60947-1 / IEC/EN 60947-4 -1 / IEC/EN 61095 / UL 60947-1 / UL 60947-4-1

Околна среда

• Температура на околния въздух: Работа -25 .. +55 °C / Съхранение -40 ... +80 °C
• Максимална допустима работна височина: 2000 m
• Устойчивост на удар съгл. към IEC 60068-2-27: 11 ms импулс 15g
• Състояние на RoHS: Съгласно Директива на ЕС 2011/65/EU

Размери

• Нетна ширина на продукта: 36 mm
• Нетна височина на продукта: 85 mm
• Нетна дълбочина/дължина на продукта: 65 mm
• Нето тегло на продукта: 0,235 kg

Технически UL/CSA

• Максимално работно напрежение UL/CSA: Главна верига 480 V AC
• Номинална мощност в конски сили UL/CSA: (220 .. 240 V AC) Еднофазен, NO 1 Hp / (220 ... 240 V AC) Трифазен, NO 3 Hp / (440 ... 480 V AC) Еднофазен, NO 2 Hp / (440 ... 480 V AC) Трифазен, NO 5 Hp
• Свързване на главна верига UL/CSA: Плътно 16-8 AWG / многожилно 16-8 AWG
• Свързваща верига за управление на капацитета UL/CSA: Твърди 16-10 AWG / Многожилни 16-10 AWG
• Момент на затягане UL/CSA: Контролна верига 8 in·lb / Главна верига 9 in·lb
