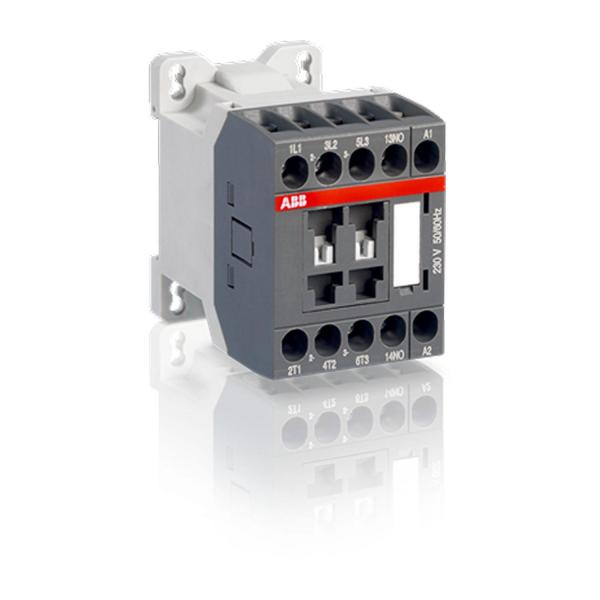

Контактор ABB AS09-30-01-26 – 9 A, 4 kW, 230 V AC

Код: 1SBL101001R2601

15 дни право на връщане

Безплатна доставка над 35.78 €

24.10 €

* Цената е с ДДС

Контактор ABB AS09-30-01-26 е триполюсен контактор от серията AS, предназначен за управление на трифазни електродвигатели и силови електрически вериги. При категория AC-3 номиналният работен ток е 9 A при 380/400 V, а номиналната мощност на двигателя е 4 kW при 400 V.

Моделът разполага с 3 нормално отворени главни контакта (3NO) и един вграден нормално затворен помощен контакт (1NC). Управляващата бобина работи на 230 V AC при 50/60 Hz, а главната, помощната и управляващата верига са с винтови клеми.

Контакторът е с размери 68 × 45 × 72,5 мм и нетно тегло 0,22 кг. Номиналното работно напрежение на главната и помощната верига е 690 V, а точният продуктов код е 1SBL101001R2601.

Технически данни

Параметър	Стойност
Марка	ABB
Серия	AS
Модел	AS09-30-01-26
Код на продукта	1SBL101001R2601
Тип	Контактор
Брой полюси	3
Главни контакти	3NO
Помощни контакти	1NC
Управляващо напрежение	230 V AC
Честота на управляващата верига	50/60 Hz
Номинален работен ток AC-3 при 380/400 V	9 A
Номинална мощност AC-3 при 400 V	4 kW
Номинална мощност AC-3 при 220/230/240 V	2,2 kW
Номинален работен ток AC-1 при 690 V и 40 °C	22 A
Номинален работен ток AC-1 при 690 V и 60 °C	18 A
Номинално работно напрежение	690 V
Номинално изолационно напрежение Ui	690 V
Импулсно издържано напрежение, помощна верига	6 kV
Тип клеми	Винтови
Момент на затягане	1 Nm
Степен на защита на клемите	IP20
Максимална работна височина	3000 м
Работна температура без термично реле	–40–+70 °C
Работна температура с термично реле	–25–+60 °C
Размери В × Ш × Д	68 × 45 × 72,5 мм
Нетно тегло	0,22 кг
Стандарти	IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508, CSA C22.2 No. 14

Приложения

Управление на трифазни електродвигатели.
Включване и изключване на силови електрически вериги.
Комутиране на трифазни товари чрез трите главни контакта.
Използване в управляващи схеми, изискващи нормално затворен помощен контакт.

Основни предимства

9 A при 380/400 V в AC-3 – определя работния капацитет на контактора при управление на съответстващи двигателни товари.
Мощност 4 kW при 400 V – позволява избор на модела за трифазни електродвигатели с номинална мощност до тази стойност при категория AC-3.
3 нормално отворени главни контакта – осигуряват едновременно комутиране на трите фази на силовата верига.
Вграден помощен контакт 1NC – предоставя нормално затворен контакт за управляващи, блокиращи или сигнални функции.
Бобина 230 V AC, 50/60 Hz – позволява управление от вериги с 230 V AC при двете посочени честоти.
Винтови клеми – главната, помощната и управляващата верига използват стандартно винтово свързване с момент на затягане 1 Nm.
Степен на защита IP20 на клемите – главните, помощните и клемите на бобината са със защита IP20 според данните на ABB.
