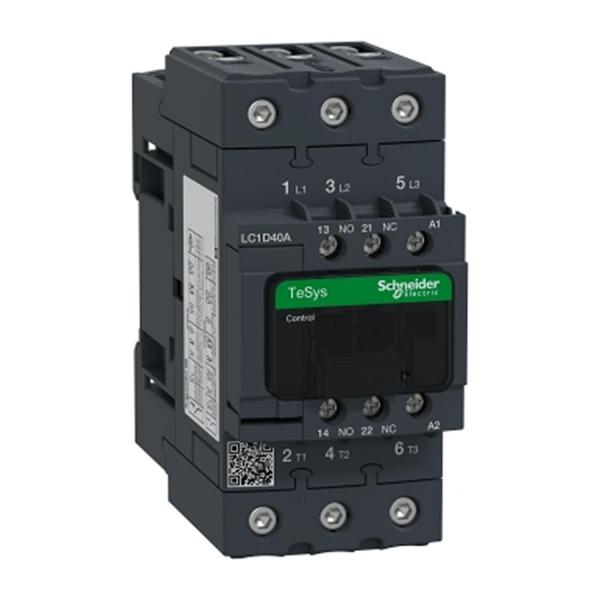

Контактор Schneider Electric LC1D40AP5 – 40 A, 230 V AC, EverLink

Name: Контактор Schneider Electric LC1D40AP5 – 40 A, 230 V AC, EverLink
Brand: Schneider
Price: 96.26 BGN
Availability: InStock

Код: LC1D40AP5

15 дни право на връщане

Безплатна доставка над 35.78 €

96.26 €

* Цената е с ДДС

на 12 вноски по 9.47 €

Контактор Schneider Electric LC1D40AP5 е 3-полюсен контактор от серията TeSys Deca Advanced за управление на електродвигатели и резистивни товари. Главните контакти са 3 NO, а номиналният работен ток при категории AC-3 и AC-3e е 40 A до 440 V AC при температура до 60 °C. При 380/400 V AC контакторът е предназначен за двигатели с мощност до 18,5 kW.

Управляващата бобина работи при 230 V AC, 50 Hz, а вградените спомагателни контакти са 1 NO + 1 NC. Те са механично свързани съгласно IEC 60947-5-1, като NC контактът е огледален съгласно IEC 60947-4-1. Силовата верига използва EverLink BTR винтови клеми, а управляващата верига е с винтово свързване.

LC1D40AP5 е предназначен за монтаж върху шина или плоча и е с размери 122 × 55 × 120 мм. Предната страна е със степен на защита IP20, допустимата температура на околния въздух е от −40 до 60 °C без намаляване на характеристиките, а нетното тегло е 0,85 кг.

Технически данни

Параметър	Стойност
Марка	Schneider Electric
Серия	TeSys Deca Advanced
Артикулен номер на производителя	LC1D40AP5
Тип	Контактор
Приложение	Моторен контрол; резистивен товар
Брой полюси	3P
Главни контакти	3 NO
Спомагателни контакти	1 NO + 1 NC
Категории на използване	AC-1, AC-3, AC-3e, AC-4
Номинален работен ток AC-3 / AC-3e	40 A при ≤ 440 V AC и ≤ 60 °C
Номинален работен ток AC-1	60 A при ≤ 440 V AC и ≤ 60 °C
Номинално работно напрежение	≤ 690 V AC, 50 Hz
Номинално работно напрежение DC	≤ 300 V DC
Управляващо напрежение	230 V AC
Честота на управляващото напрежение	50 Hz
Мощност на двигател при 220/230 V AC-3	11 kW
Мощност на двигател при 380/400 V AC-3	18,5 kW
Мощност на двигател при 500 V AC-3	22 kW
Мощност на двигател при 660/690 V AC-3	30 kW
Мощност на двигател при 400 V AC-4	9 kW
Номинален термичен ток – силова верига	60 A при 60 °C
Номинален термичен ток – сигнална верига	10 A при 60 °C
Устойчивост на импулсно напрежение	6 kV
Пускова мощност на бобината	160 VA при 50 Hz
Консумация при задържане	15 VA при 50 Hz
Време за затваряне	12–26 ms
Време за отваряне	4–19 ms
Максимална работна честота	3600 цикъла/час при 60 °C
Механична издръжливост	6 млн. цикъла
Електрическа издръжливост AC-3 / AC-3e	1,5 млн. цикъла при 40 A и ≤ 440 V
Силови клеми	EverLink BTR винтови клеми
Управляващи клеми	Винтови клеми
Монтаж	Шина или плоча
Степен на защита	IP20 отпред
Допустима температура на околния въздух	−40–60 °C; 60–70 °C с намаляване на характеристиките
Допустима надморска височина	0–3000 м
Размери В × Ш × Д	122 × 55 × 120 мм
Нетно тегло	0,85 кг
Стандарти	IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 60947-4-1
Сертификати	CCC, UL, CB Scheme, CSA, CE, UKCA, Marine, EAC

Приложения

Управление на трифазни електродвигатели.
Комутиране на резистивни товари.
Управление на двигатели до 18,5 kW при 380/400 V AC в категория AC-3.

Основни предимства

EverLink BTR винтови клеми – осигуряват надеждно свързване на силовата верига.
1 NO + 1 NC спомагателни контакта – позволяват включване на контактора в управляващи и сигнални вериги.
Огледален NC контакт – осигурява определена връзка между състоянието на спомагателния и главните контакти.
До 3600 цикъла/час – позволява работа в приложения с чести превключвания при зададените условия.
Електрическа издръжливост 1,5 млн. цикъла – осигурява висок ресурс при AC-3/AC-3e и номинален ток 40 A.
