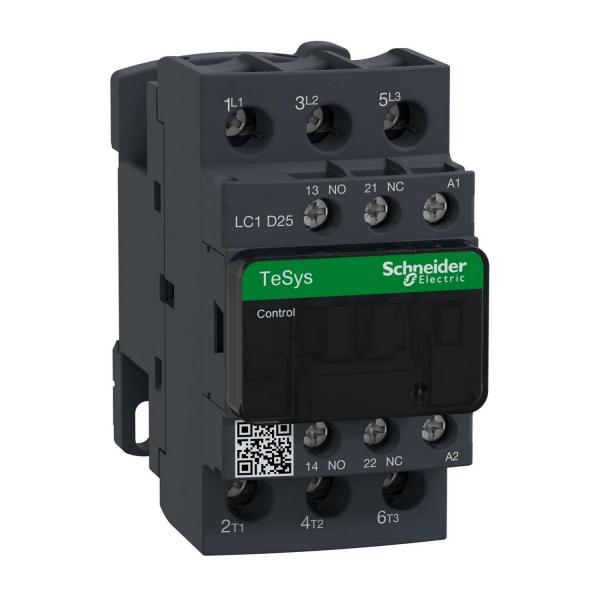

Контактор Schneider TeSys D, 3P, 3NO, 25A, 1NO+1NC, 220-230V AC

• Обхват: TeSys / TeSys Deca
• Наименование на продукта: TeSys D / TeSys Deca
• product or component type: Контактор
• Съкратено наименование на устройството: LC1D
• Приложение на контактора: Контрол на мотор / Резистивен товар
• Категория за оползотворяване: AC-1 / AC-3 / AC-4 / AC-3e
• Описание на полюсите: 3P
• power pole contact composition: 3 NO
• [Ue] номинално работно напрежение: Електрическа верига: <= 690 V AC 25...400 Hz / Електрическа верига: <= 300 V DC
• Номинален работен ток: 25 A 60 °C) при <= 440 V AC AC-3 за Електрическа верига / 40 A 60 °C) при <= 440 V AC AC-1 за Електрическа верига / 25 A 60 °C) при <= 440 V AC AC-3e за Електрическа верига
• Моторна мощност в kW: 5,5 kW при 220...230 V AC 50/60 Hz (AC-3) / 11 kW при 380...400 V AC 50/60 Hz (AC-3) / 11 kW при 415...440 V AC 50/60 Hz (AC-3) / 15 kW при 500 V AC 50/60 Hz (AC-3) / 15 kW при 660...690 V AC 50/60 Hz (AC-3) / 5,5 kW при 400 V AC 50/60 Hz (AC-4) / 5,5 kW при 220...230 V AC 50/60 Hz (AC-3e) / 11 kW при 380...400 V AC 50/60 Hz (AC-3e) / 11 kW при 415...440 V AC 50/60 Hz (AC-3e) / 15 kW при 500 V AC 50/60 Hz (AC-3e) / 15 kW при 660...690 V AC 50/60 Hz (AC-3e)
• motor power HP (UL / CSA): 3 hp при 230/240 V AC 50/60 Hz за 1 фаза / 2 hp при 115 V AC 50/60 Hz за 1 фаза / 7,5 hp при 230/240 V AC 50/60 Hz за 3 фази / 15 hp при 460/480 V AC 50/60 Hz за 3 фази / 20 hp при 575/600 V AC 50/60 Hz за 3 фази / 7,5 hp при 200/208 V AC 50/60 Hz за 3 фази
• Тип управляващо напрежение: AC при 50/60 Hz
• [Uc] Управляващо напрежение: 220 V AC 50/60 Hz
• Спомагателни контакти: 1 NO + 1 NC
• [Uimp] Устойчивост на импулсно напрежение: 6 kV в съответствие с IEC 60947
• Категория на защита: III
• Номинален термичен ток: 10 A при <60 °C за Сигнализираща мрежа / 40 A при <60 °C за Електрическа верига
• Номинален действащ ток на претоварване: 140 A AC за Сигнализираща мрежа в съответствие с IEC 60947-5-1 / 250 A DC за Сигнализираща мрежа в съответствие с IEC 60947-5-1 / 450 A при 440 V за Електрическа верига в съответствие с IEC 60947
• Номинална изключвателна възможност: 450 A при 440 V за Електрическа верига в съответствие с IEC 60947
• Устойчивост на ток на късо съединение: 240 A при <40 °C - 10 s за Електрическа верига / 380 A при <40 °C - 1 s за Електрическа верига / 50 A при <40 °C - 10 min за Електрическа верига / 120 A при <40 °C - 1 мин за Електрическа верига / 100 A - 1 s за Сигнализираща мрежа / 120 A - 500 ms за Сигнализираща мрежа / 140 A - 100 ms за Сигнализираща мрежа
• Номинален параметър на предпазителя: 10 A gG за Сигнализираща мрежа в съответствие с IEC 60947-5-1 / 63 A gG при <= 690 V Тип 1 за Електрическа верига / 40 A gG при <= 690 V Тип 2 за Електрическа верига
• Средна стойност на импеданса: 2 mOhm - Ith 40 A 50 Hz за Електрическа верига
• [Ue] Изолационно напрежение: Електрическа верига: 690 V в съответствие с IEC 60947-4-1 / Електрическа верига: 600 V CSA / Електрическа верига: 600 V UL / Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 / Сигнализираща мрежа: 600 V CSA / Сигнализираща мрежа: 600 V UL
• Електрическа устойчивост: 1,65 Mcycles 25 A AC-3 <= 440 V / 1,4 Mcycles 40 A AC-1 <= 440 V / 1,65 Mcycles 25 A AC-3e <= 440 V
• Топлинно отделяне на полюса: 3,2 W AC-1 / 1,25 W AC-3 / 1,25 W AC-3e
• Front cover: С
• Монтажна подпора: Пластина / Шина
• Стандарти: CSA C22.2 No 14 / EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / IEC 60335-1
• Продуктови сертификати: BV / GL / LROS (Lloyds register of shipping) / ГОСТ / UL / DNV / CCC / CSA / RINA / UKCA
• Свързване - клеморед: Контролна верига: Самозатягащи се клеми 1 1…4 mm2гъвкав Без / Контролна верига: Самозатягащи се клеми 2 1…4 mm2гъвкав Без / Контролна верига: Самозатягащи се клеми 1 1…4 mm2гъвкав С / Контролна верига: Самозатягащи се клеми 2 1…2,5 mm2гъвкав С / Контролна верига: Самозатягащи се клеми 1 1…4 mm2Твърд Без / Контролна верига: Самозатягащи се клеми 2 1…4 mm2Твърд Без / Електрическа верига: Самозатягащи се клеми 1 2,5…10 mm2гъвкав Без / Електрическа верига: Самозатягащи се клеми 2 2,5…10 mm2гъвкав Без / Електрическа верига: Самозатягащи се клеми 1 1…10 mm2гъвкав С / Електрическа верига: Самозатягащи се клеми 2 1,5…6 mm2гъвкав С / Електрическа верига: Самозатягащи се клеми 1 1,5…10 mm2Твърд Без / Електрическа верига: Самозатягащи се клеми 2 2,5…10 mm2Твърд Без
• Затягащ момент: Контролна верига: 1,7 N.m Самозатягащи се клеми Плосък ф 6 mm / Контролна верига: 1,7 N.m Самозатягащи се клеми Philips No 2 / Електрическа верига: 2,5 N.m Самозатягащи се клеми Плосък ф 6 mm / Електрическа верига: 2,5 N.m Самозатягащи се клеми Philips No 2 / Контролна верига: 1,7 N.m Самозатягащи се клеми pozidriv No 2 / Електрическа верига: 2,5 N.m Самозатягащи се клеми pozidriv No 2
• Работно време: 12...22 ms Затваряне / 4...19 ms Отваряне
• ниво на безопасност: B10d = 1369863 цикъла Контактор с номинален товар в съответствие с EN/ISO 13849-1 / B10d = 20000000 цикъла Контактор с механичен товар в съответствие с EN/ISO 13849-1
• Механична издръжливост: 15 Mcycles
• Работен обхват: 3600 cyc/h при <60 °C

Допълнителни устройства

• Технология на бобината: Без вграден RC модул
• Граници на управляващото напрежение на бобината: 0.3...0.6 Uc -40…70 °C Отпадане AC 50/60 Hz / 0.8...1.1 Uc -40…60 °C operational AC 50 Hz / 0.85...1.1 Uc -40…60 °C operational AC 60 Hz / 1...1.1 Uc 60…70 °C operational AC 50/60 Hz
• Пускова мощност в VA: 70 VA 60 Hz 0,75 20 °C) / 70 VA 50 Hz 0,75 20 °C)
• Консумация на електроенергия в състояние \"hold-in\": 7,5 VA 60 Hz 0,3 20 °C) / 7 VA 50 Hz 0,3 20 °C)
• Топлинно разпръскване: 2…3 W при 50/60 Hz
• Вид спомагателни контакти: Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 / Mirror contact 1 NC в съответствие с IEC 60947-4-1
• Честота на мрежата: 25...400 Hz
• Минимален ток за превключване: 5 mA за Сигнализираща мрежа
• Минимално превключвателно напрежение: 17 V за Сигнализираща мрежа
• Време без припокриване: 1,5 ms При изключване на захранването between NC and NO contact / 1,5 ms При захранване between NC and NO contact
• Съпротивление на изолацията: > 10 MOhm за Сигнализираща мрежа

Околна среда

• Степен на защита IP: IP20 преден панел в съответствие с IEC 60529
• Защитни мерки: TH в съответствие с IEC 60068-2-30
• Ниво на замърсяване: 3
• Температура на околния въздух при работа: -40…60 °C / 60…70 °C с нормиране
• Температура на околния въздух за складиран: -60…80 °C
• Допустима надморска височина: 0...3000 m
• Огнеупорно: 850 °C в съответствие с IEC 60695-2-1
• Устойчивост на горене: V1 в съответствие с UL 94
• Механична устойчивост: Вибрации Отворен контактор: 2 Gn, 5...300 Hz / Вибрации Затворен контактор: 4 Gn, 5...300 Hz / Удар Затворен контактор: 15 Gn for 11 ms / Удар Отворен контактор: 8 Gn за 11 ms
• Височина: 85 mm
• Широчина: 45 mm
• Дълбочина: 92 mm
• тегло на продукта: 0,37 kg

Опаковъчни единици

• Тип опаковка пакет 1: PCE
• Брой продукти в пакет 1: 1
• Пакет 1 Тегло: 409,867 g
• Пакет 1 Височина: 5 cm
• Пакет 1 широчина: 9,3 cm
• Пакет 1 дължина: 11 cm
