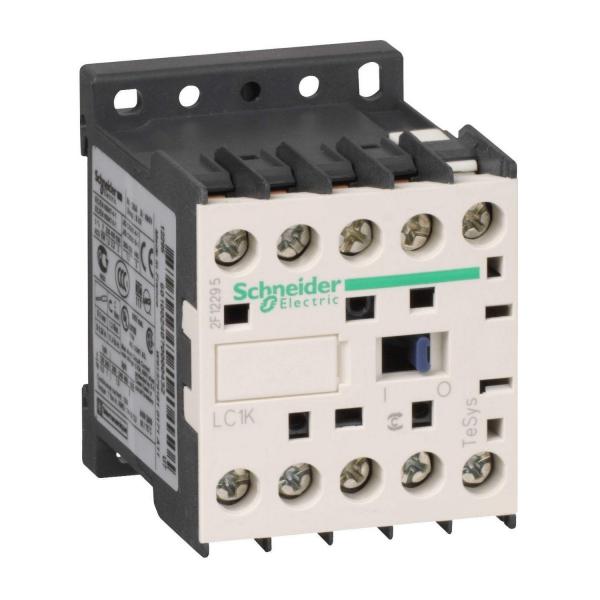

Контактор Schneider TeSys K, 3P, 9A, 1NO, 220-230V AC

• Обхват: TeSys
• product or component type: Контактор
• Наименование на продукта: TeSys K
• Приложение на устройството: Контрол
• Приложение на контактора: Контрол на мотор / Резистивен товар

Допълнителни устройства

• Категория за оползотворяване: AC-4 / AC-3 / AC-1
• Описание на полюсите: 3P
• power pole contact composition: 3 NO
• Номинален работен ток: 20 A 50 °C) при <= 440 V AC AC-1 за Електрическа верига / 9 A при <= 440 V AC AC-3 за Електрическа верига / 16 A 70 °C) при 690 V AC AC-1 за Електрическа верига
• Тип управляващо напрежение: AC при 50/60 Hz
• [Uc] Управляващо напрежение: 220...230 V AC 50/60 Hz
• Моторна мощност в kW: 2,2 kW при 220...230 V AC 50/60 Hz AC-3 / 4 kW при 380...415 V AC 50/60 Hz AC-3 / 4 kW при 440 V AC 50/60 Hz AC-3 / 4 kW при 480 V AC 50/60 Hz AC-3 / 4 kW при 500...600 V AC 50/60 Hz AC-3 / 4 kW при 660...690 V AC 50/60 Hz AC-3 / 2,2 kW при 400 V AC 50/60 Hz AC-4
• Спомагателни контакти: 1 NO
• Категория на защита: III
• Номинален термичен ток: 20 A при <50 °C за Електрическа верига / 10 A при <50 °C за Сигнализираща мрежа
• Номинален действащ ток на претоварване: 110 A AC за Електрическа верига в съответствие с NF C 63-110 / 110 A AC за Електрическа верига в съответствие с IEC 60947 / 110 A AC за Сигнализираща мрежа в съответствие с IEC 60947
• Номинална изключвателна възможност: 110 A при 415 V в съответствие с IEC 60947 / 110 A при 440 V в съответствие с IEC 60947 / 80 A при 500 V в съответствие с IEC 60947 / 110 A при 220...230 V в съответствие с IEC 60947 / 110 A при 380...400 V в съответствие с IEC 60947 / 70 A при 660...690 V в съответствие с IEC 60947
• Номинален параметър на предпазителя: 25 A gG при <= 440 V за Електрическа верига / 25 A aM за Електрическа верига / 10 A gG за Сигнализираща мрежа в съответствие с IEC 60947 / 10 A gG за Сигнализираща мрежа в съответствие с VDE 0660
• Средна стойност на импеданса: 3 mOhm - Ith 20 A 50 Hz за Електрическа верига
• Съпротивление на изолацията: > 10 MOhm за Сигнализираща мрежа
• Пускова мощност в VA: 30 VA 20 °C)
• Консумация на електроенергия в състояние \"hold-in\": 4,5 VA 20 °C)
• Топлинно разпръскване: 1,3 W
• Граници на управляващото напрежение на бобината: Operational: 0.8...1.15 Uc 50 °C) / Отпадане: 0.2...0.75 Uc 50 °C)
• Работен обхват: 3600 cyc/h
• Вид спомагателни контакти: Мигновен 1 NO
• Честота на мрежата: <= 400 Hz
• Минимален ток за превключване: 5 mA за Сигнализираща мрежа
• Минимално превключвателно напрежение: 17 V за Сигнализираща мрежа
• Работно време: 10...20 ms coil de-energisation and NO opening / 10...20 ms coil energisation and NO closing
• ниво на безопасност: B10d = 1369863 цикъла Контактор с номинален товар в съответствие с EN/ISO 13849-1 / B10d = 20000000 цикъла Контактор с механичен товар в съответствие с EN/ISO 13849-1
• Без припокриване: 0,5 mm
• Механична устойчивост: Удар Затворен контактор на ос X: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 / Удар Затворен контактор на ос Y: 15 Gn for 11 ms в съответствие с IEC 60068-2-27 / Удар Затворен контактор на ос Z: 15 Gn for 11 ms в съответствие с IEC 60068-2-27 / Удар Отворен контактор на ос X: 6 Gn за 11 ms в съответствие с IEC 60068-2-27 / Удар Отворен контактор на ос Y: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 / Удар Отворен контактор на ос Z: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 / Вибрации Затворен контактор: 4 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 / Вибрации Отворен контактор: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6

Околна среда

• Продуктови сертификати: CSA / UL
• Защитни мерки: TC в съответствие с IEC 60068 / TC в съответствие с DIN 50016
• Допустима надморска височина: 2000 m Без отклонение
• Устойчивост на горене: V1 в съответствие с UL 94 / Изискване 2 в съответствие с NF F 16-101 / Изискване 2 в съответствие с NF F 16-102

Опаковъчни единици

• Тип опаковка пакет 1: PCE
• Брой продукти в пакет 1: 1
• Пакет 1 Тегло: 178,2 g
• Пакет 1 Височина: 4,8 cm
• Пакет 1 широчина: 6,2 cm
• Пакет 1 дължина: 6,5 cm
