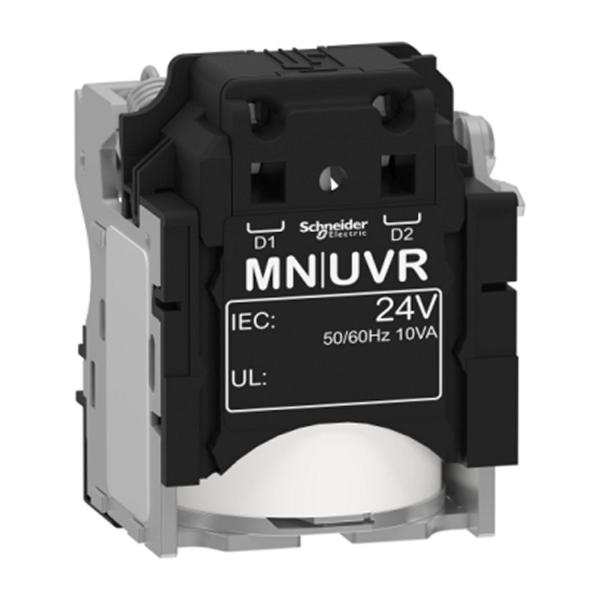

Минималнонапреженов изключвател Schneider Electric ComPacT NSX LV429404 – MN, 24 V AC, 50/60 Hz

Минималнонапреженов изключвател Schneider Electric LV429404 е изключвателна бобина MN с контролно напрежение 24 V AC, 50/60 Hz, предназначена за автоматични прекъсвачи от гамите ComPacT NSX, EasyPact CVS и PowerPact Multistandard. При понижаване на управляващото напрежение под определения праг бобината задейства отварянето на прекъсвача.

Прагът за отваряне е 0,35–0,7 × Un, а затварянето на прекъсвача е възможно при 0,85 × Un. Времето за реакция е 50 ms, захранващата мощност е 5 VA, а пусковата мощност – 10 VA.

Електрическото свързване се извършва чрез пружинни клеми за проводници със сечение 0,5–1,5 мм². Необходимата дължина на оголване на проводника е 7 мм.

Технически данни

Приложения

• Автоматично отваряне на прекъсвача при спад на управляващото напрежение.
• Управляващи и защитни вериги с автоматични прекъсвачи ComPacT NSX и EasyPact CVS.

Основни предимства

• Минималнонапреженово задействане – прекъсвачът се отваря при спад на управляващото напрежение под зададения праг.
• 24 V AC, 50/60 Hz – подходящ за нисковолтови управляващи вериги.
• Праг на отваряне 0,35–0,7 × Un – осигурява контролирано задействане при недостатъчно напрежение.
• Време за реакция 50 ms – позволява бързо отваряне на прекъсвача.
• Пружинни клеми – улесняват електрическото свързване на управляващите проводници.

Комплектът включва

• 1 бр. минималнонапреженов изключвател Schneider Electric MN LV429404
