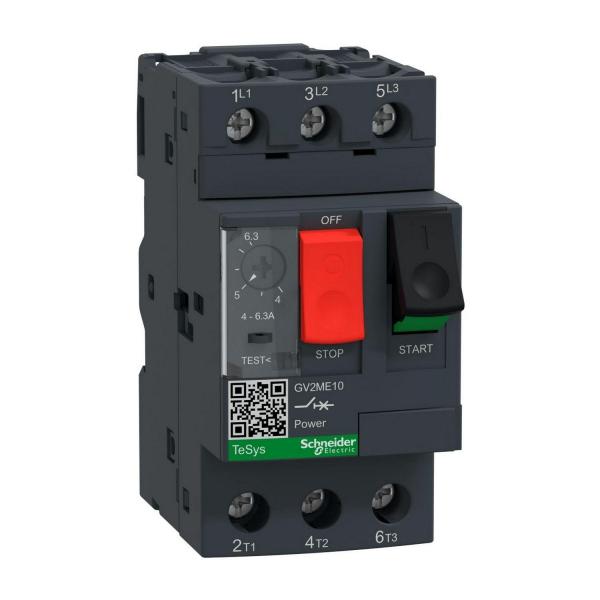

Моторна защита Schneider TeSys GV2, 4-6.3A

• Гама на продукта: TeSys GV2
• Обхват: TeSys / TeSys Deca
• Съкратено наименование на устройството: GV2ME
• Наименование на продукта: TeSys GV2 / TeSys Deca
• product or component type: Прекъсвач
• Приложение на устройството: Мотор
• Техлнология изкючвателно устройство: Термо-магнитна

Допълнителни устройства

• Описание на полюсите: 3P
• тип на мрежата: AC
• Категория за оползотворяване: AC-3 в съответствие с IEC 60947-4-1 / Категория А в съответствие с IEC 60947-2
• Честотна мрежа: 50/60 Hz в съответствие с IEC 60947-4-1
• Начин на монтаж: 35 mm симетрични DIN шина: монтаж / Панел: Завити (с адапторна плоча)
• Работно положение: Всяка позиция
• Моторна мощност в kW: 2,2 kW при 400/415 V AC 50/60 Hz / 3 kW при 500 V AC 50/60 Hz / 4 kW при 690 V AC 50/60 Hz
• Изключвателна способност: 100 kA Icu при 230/240 V AC 50/60 Hz в съответствие с IEC 60947-2 / 100 kA Icu при 400/415 V AC 50/60 Hz в съответствие с IEC 60947-2 / 3 kA Icu при 690 V AC 50/60 Hz в съответствие с IEC 60947-2 / 50 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 / 50 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2
• Работна изключвателна възможност при късо съединение: 100 % при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 / 100 % при 230/240 V AC 50/60 Hz в съответствие с IEC 60947-2 / 100 % при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 / 100 % при 400/415 V AC 50/60 Hz в съответствие с IEC 60947-2 / 75 % при 690 V AC 50/60 Hz в съответствие с IEC 60947-2
• Тип управление: Глава за бутон
• [In] номинален ток: 6,3 A
• thermal protection adjustment range: 4…6,3 A
• Магнитно изключващо устройство: 78 A
• [Ue] номинално работно напрежение: 690 V AC 50/60 Hz в съответствие с IEC 60947-2
• [Ue] Изолационно напрежение: 690 V AC 50/60 Hz в съответствие с IEC 60947-2
• Номинален термичен ток: 6,3 A съответстващ на IEC 60947-4-1
• [Uimp] Устойчивост на импулсно напрежение: 6 kV IEC 60947-2
• Топлинно отделяне на полюса: 2,5 W
• Механична издръжливост: 100000 цикъла
• Електрическа устойчивост: 100000 цикъла за AC-3 при 440 V
• Максимален работен обхват: 25 cyc/h
• Номинална отговорност: Продължителност в съответствие с IEC 60947-4-1
• Затягащ момент: 1,7 N.m на Самозатягащи се клеми
• Възможност за изолация: Да в съответствие с IEC 60947-1
• Детекция при отпадане на фаза: Да в съответствие с IEC 60947-4-1
• Височина: 89 mm
• Широчина: 45 mm
• Дълбочина: 78,5 mm
• тегло на продукта: 0,26 kg
• Цвят: Тъмносив

Околна среда

• Стандарти: EN/IEC 60947-2 / EN/IEC 60947-4-1 / CSA C22.2 No 60947-4-1 / UL 60947-4-1
• Продуктови сертификати: IECEE CB Scheme / UL / CSA / CCC / EAC / ATEX / BV / LROS (Lloyds register of shipping) / DNV-GL / RINA / UKCA
• Защитни мерки: TH
• Степен на защита IP: IP20 в съответствие с IEC 60529
• Степен на защита IK: IK04
• Температура на околния въздух при работа: -20…60 °C
• Температура на околния въздух за складиран: -40…80 °C
• Огнеупорно: 960 °C в съответствие с IEC 60695-2-1
• Допустима надморска височина: 2000 m

Опаковъчни единици

• Тип опаковка пакет 1: PCE
• Брой продукти в пакет 1: 1
• Пакет 1 Тегло: 277 g
• Пакет 1 Височина: 4,5 cm
• Пакет 1 широчина: 8,5 cm
• Пакет 1 дължина: 9,5 cm
