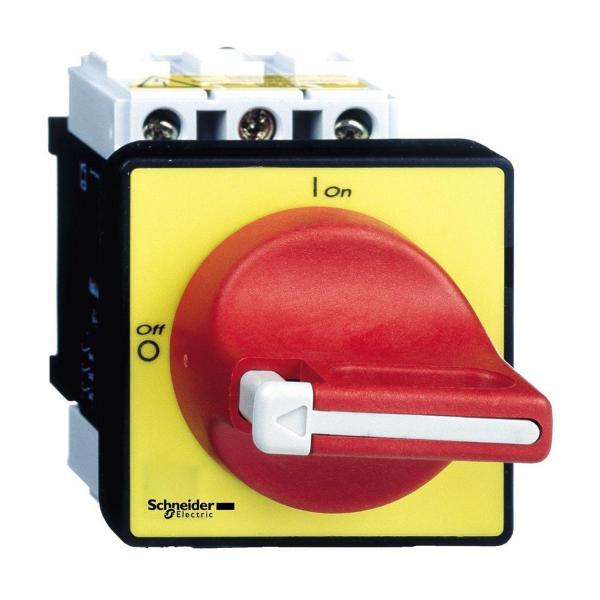

Пакетен прекъсвач Schneider Electric VCD1 – 3P, 32 A, монтаж на врата

Пакетен прекъсвач Schneider Electric VCD1 от серията TeSys mini-vario, vario е 3-полюсно устройство за включване и аварийно изключване на електрически вериги. Разполага с 3 NO контакта, конвенционален ток при свободен въздух 32 A и номинално работно напрежение до 690 V AC.

Управлението е ръчно с въртяща се ръкохватка с маркировка 0–1. Ръкохватката е предназначена за директен монтаж на врата през отвор 22,5 мм и е изпълнена в червен цвят с жълта предна пластина. Може да бъде заключена с 1 до 3 катинара с диаметър 4–8 мм.

При категория AC-23 номиналният работен ток е 21,8 A при 400 V, а номиналната работна мощност е 11 kW при 400–415 V. Устройството е пригодено за изолация, предназначено е за AC и DC мрежи и съответства на IEC 60947-3.

Технически данни

Приложения

• Включване и изключване на електрически вериги
• Аварийно изключване чрез ръкохватка, монтирана на врата
• Изолиране на електрическа верига

Основни предимства

• Ръчно превключване с въртяща се ръкохватка – осигурява директно управление с ясно обозначени положения 0–1.
• Директен монтаж на врата – ръкохватката се монтира през отвор 22,5 мм.
• Заключване с 1–3 катинара – позволява блокиране на ръкохватката с катинари с диаметър 4–8 мм.
• 3-полюсно изпълнение с 3 NO контакта – осигурява едновременно превключване на трите полюса.
• Пригодност за изолация – устройството може да изпълнява функция на главен разединител.
• Работа в AC и DC мрежи – позволява използване при двата типа електрически мрежи.
• Механична издръжливост 100 000 цикъла – определя потвърдения механичен ресурс на устройството.

Комплектът включва

• 1 бр. пакетен прекъсвач Schneider Electric VCD1
• 1 бр. въртяща се ръкохватка
