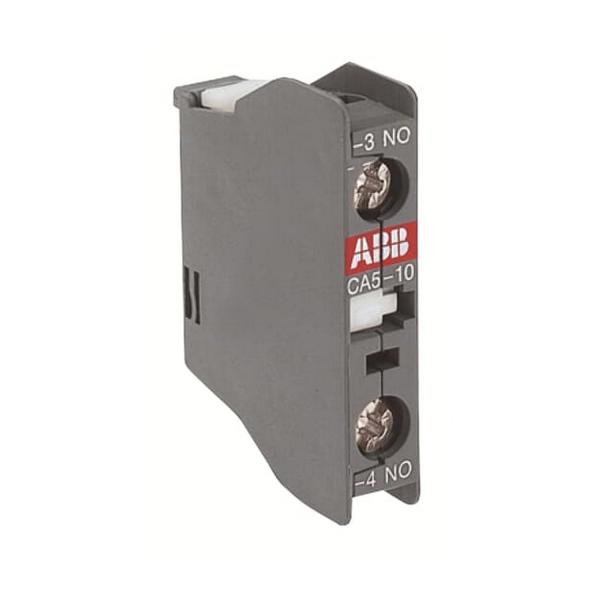

Помощен контакт ABB CA5-10, 1SBN010010R1010 - 1NO

• CA5-10 Допълнителен контактен блок

Технически характеристики

• Подходящ за: AF45 / AF50 / AF63 / AF75 / AF95B / GAF75 / A9 / A12 / A16 / A26 / A30 / A40 / A45 / A50 / A63 / A75 / A95 / A110 / AL9 / AL9Z / AL12 / AL12Z / AL16 / AL16Z / AL26 / AL30 / AL40 / AE45 / AE50 / AE63 / AE75 / TAL9 / TAL12 / TAL16 / TAL26 / TAL30 / TAL40 / TAE45 / TAE50 / TAE75 / GA755 / GAE / UA16 / UA26 / UA30 / UA50 / UA63 / UA75 / UA95 / UA110 / UA16RA / UA26RA / UA30RA / UA50RA / UA63RA / UA75RA / UA95RA / UA110RA / UAF75RA / UAF95RA / UAF110RA / N22E / N31E / N220E / NL / NL / NLZ31E / NL40E / NLZ40E / TNL22E / TNL31E / TNL40E
• Номинално работно напрежение: Спомагателна верига 690 V
• Номинално изолационно напрежение (U_i): съгл. . към IEC 60947-5-1 и VDE 0110 (Gr. C) 690 V / съгл. към UL/CSA 600 V
• Номинален оперативен ток AC-15 (I_e): (500 V) 2 A / (690 V) 2 A / (24 / 127 V ) 6 A / (220 / 240 V) 4 A / (380 / 400 V) 3 A
• Номинален краткотраен издържан ток на ниско напрежение (I_cw): за 0,1 s 140 A / за 1 s 100 A
• Минимален комутационен капацитет: A9 ... A75 17 / 5 VLT4K / A95 ... A110 24 / 50 VLT4K
• Загуба на мощност: при Номинални работни условия на полюс 0,1 W
• Устройства за защита от късо съединение: спомагателна верига - предпазители тип gG 10 A
• Механична издръжливост: 10 милиона / 3 милиона
• Брой спомагателни контакти NC: 0
• Брой спомагателни контакти NO: 1
• Тип монтаж: Преден монтаж
• Тип част: Нов
• Монтажна позиция: Предна страна
• Забележки: 100
• Техническа информация: ДОПЪЛНИТЕЛЕН ПРЕВКЛЮЧВАТЕЛЕН БЛОК
• Тип клеми: Винтови клеми

Околна среда

• Степен на защита: съгл. към IEC 60529, IEC 60947-1, EN 60529 Допълнителни клеми IP20
• Състояние на RoHS: Съгласно Директива 2011/65/ЕС на ЕС

Размери

• Нетна ширина на продукта: 9,5 mm
• Нетна височина на продукта: 46,8 mm
• Нетна дълбочина/дължина на продукта: 32,5 mm
• Нето тегло на продукта: 0,143 kg

Технически UL/CSA

• Пилот UL/CSA: A600 / Q300
