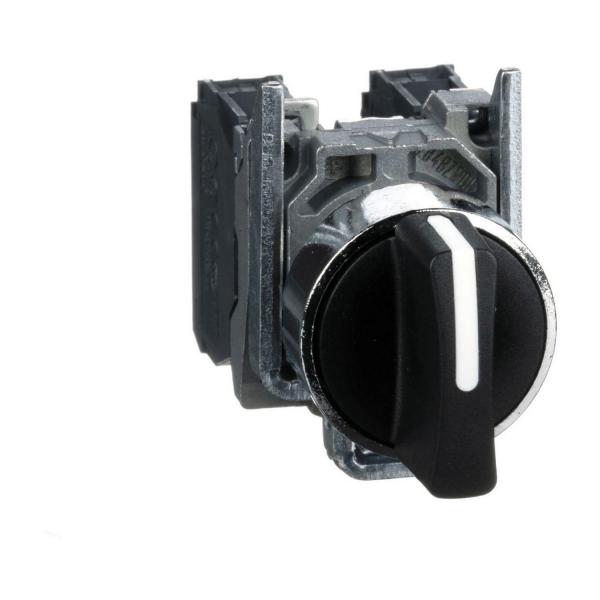

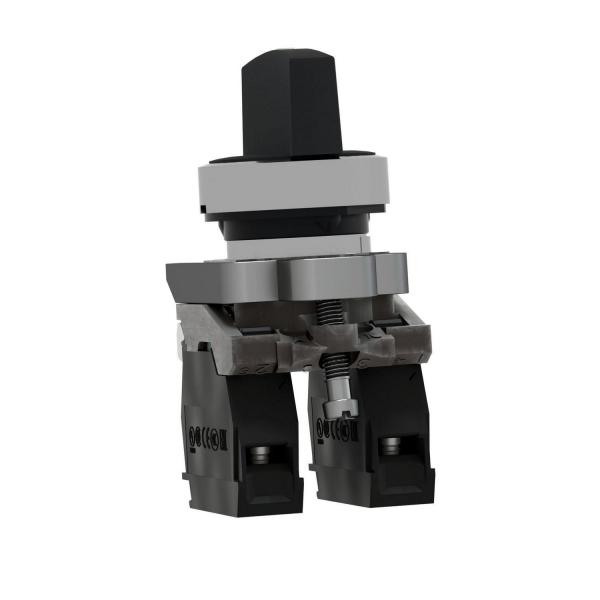

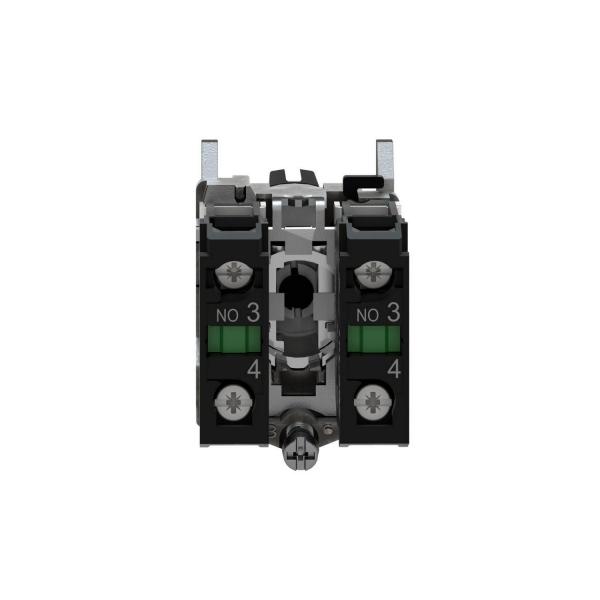

Превключвател със задържане 3 позиции Schneider XB4BD33, 2НО

• Гама на продукта: Harmony XB4
• product or component type: Ключ
• Съкратено наименование на устройството: XB4
• Материал за основата: Хромиран метал
• Присъединителни материали: Zamak
• Диаметър на монтаж: 22 mm
• Минимилано доставно количество: 1
• Тип глава: Стандарт
• Форма на сигнализираща глава: Кръгла
• Вид оператор: останете на място
• Профил на оператора: Черен Стандартна дръжка
• Информация за позицията: 3 позиции +/- 45°
• Тип и състав на контактите: 2 NO
• Рсабота на контакта: Бавно спиране
• Свързване - клеморед: Самозатягащи се клеми, <= 2 x 1.5 mm2 С кабелен накрайник съответстващ на EN/IEC 60947-1 / Самозатягащи се клеми, >= 1 x 0.22 mm2 Без кабелен накрайник съответстващ на EN/IEC 60947-1

Допълнителни устройства

• Височина: 47 mm
• Широчина: 30 mm
• Дълбочина: 68 mm
• Описание на клеморед ISO n°1: (23-24)NO / (13-14)NO
• тегло на продукта: 0,105 kg
• Устойчивост на миене под високо налягане: 7000000 Pa at 55 °C, разстояние: 0.1 m
• Продължително използване: Стандартни контакти
• Вкл при положителен сигнал: Без
• Стойност на въртящия момент: 0,14 N.m NO changing electrical state
• Механична издръжливост: 1000000 цикъла
• Затягащ момент: 0,8…1,2 N.m съответстващ на EN 60947-1
• Вид глава на болт: Кръст съвместим с Philips no 1 / Кръст съвместим с pozidriv No 1 / С наклон съвместим с Плосък ф 4 mm / С наклон съвместим с Плосък ф 5.5 mm
• Материал на контактите: Сребърна сплав (Ag/Ni)
• Защита от късо съединение: 10 A Патронни предпазители тип gG съответстващ на EN/IEC 60947-5-1
• Номинален термичен ток: 10 A съответстващ на EN/IEC 60947-5-1
• [Ue] Изолационно напрежение: 600 V Ниво на замърсяване 3) в съответствие с EN 60947-1
• [Uimp] Устойчивост на импулсно напрежение: 6 kV EN 60947-1
• Номинален работен ток: 3 A at 240 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1 / 6 A at 120 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1 / 0,1 A at 600 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1 / 0,27 A at 250 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1 / 0,55 A at 125 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1 / 1,2 A at 600 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1
• Електрическа устойчивост: 1000000 цикъла, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN 60947-5-1 appendix C / 1000000 цикъла, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN 60947-5-1 appendix C / 1000000 цикъла, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN 60947-5-1 appendix C / 1000000 цикъла, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN 60947-5-1 appendix C / 1000000 цикъла, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN 60947-5-1 appendix C
• Електрическа устойчивост: < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на EN/IEC 60947-5-4 / < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на EN/IEC 60947-5-4
• Представяне на устройството: Цялостен продукт

Околна среда

• Защитни мерки: TH
• Температура на околния въздух за складиран: -40…70 °C
• Температура на околния въздух при работа: -40…70 °C
• Категория на защита: Клас I в съответствие с IEC 60536
• Степен на защита IP: IP69 / IP69K / IP67 в съответствие с IEC 60529
• NEMA степен на защита: NEMA 13 / NEMA 4X
• Стандарти: EN/IEC 60947-5-4 / UL 508 / EN/IEC 60947-5-1 / EN/IEC 60947-5-5 / JIS C8201-5-1 / EN/IEC 60947-1 / CSA C22.2 No 14 / JIS C8201-1
• Продуктови сертификати: GL / UL / LROS (Lloyds register of shipping) / CSA / BV / DNV
• Устойчивост на вибрации: 5 gn е= 2…500 Hz) съответстващ на IEC 60068-2-6
• Устойчивост на удар: 30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27 / 50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

Опаковъчни единици

• Тип опаковка пакет 1: PCE
• Брой продукти в пакет 1: 1
• Пакет 1 Тегло: 104 g
• Пакет 1 Височина: 8,8 cm
• Пакет 1 широчина: 3,4 cm
• Пакет 1 дължина: 5,4 cm
