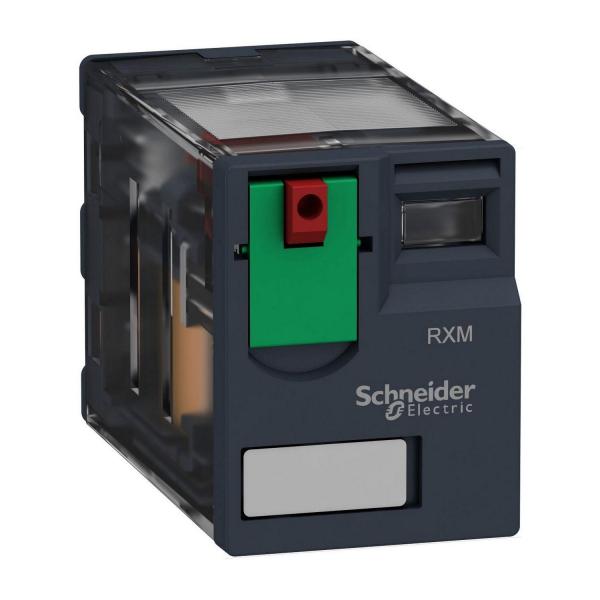

Реле за включване Schneider RXM4AB1P7, 230V AC, 4CO, 6A

• Гама на продукта: Електромеханични Релета Harmony
• име на серия: Миниатюрен
• product or component type: Реле за включване
• Съкратено наименование на устройството: RXM
• Тип и състав на контактите: 4 C/O
• [Uc] Управляващо напрежение: 230 V AC 50/60 Hz
• Номинален стандартен термичен ток: 6 A at -40…55 °C
• Статус LED: Без
• Тип управление: Тестов бутон с опция за заключване
• Коефициент на натоварване: 20 %

Допълнителни устройства

• Форма на щифт: Плосък
• [Ue] Изолационно напрежение: 250 V в съответствие с IEC / 300 V в съответствие с CSA / 300 V в съответствие с UL
• [Uimp] Устойчивост на импулсно напрежение: 2,5 kV по време 1.2/50 µs
• Материал на контактите: AgNi
• Номинален работен ток: 3 A at 28 V (DC) NC в съответствие с IEC / 3 A at 250 V (AC) NC в съответствие с IEC / 6 A at 28 V (DC) НЕ в съответствие с IEC / 6 A at 250 V (AC) НЕ в съответствие с IEC / 6 A at 277 V (AC) в съответствие с UL / 8 A at 30 V (DC) в съответствие с UL
• Максимално превключвателно напрежение: 250 V в съответствие с IEC
• resistive rated load: 6 A at 250 V AC / 6 A at 28 V DC
• Максимална превключвателна възможност: 1500 VA/168 W
• Минимален капацитет на превключване: 170 mW при 10 mA, 17 V
• Работен обхват: <= 1200 цикъла/час Под товар / <= 1800 цикъла/час Без товар
• Механична издръжливост: 10000000 цикъла
• Електрическа устойчивост: 100000 цикъла за Съпротивителни
• average coil consumption in VA: 1,2 в 60 Hz
• Средна консумация: 1,2 VA при 60 Hz
• Праг при отпадане на напрежението: >= 0.15 Uc
• operate time: 20 ms
• release time: 20 ms
• average coil resistance: 15000 Ohm в 20 °C +/- 15 %
• Граници на номинално работно напрежение: 184...253 V AC
• Данни за безопасност: B10d = 100000
• Категория на защита: RT I
• Тестови нива: Ниво A
• Работно положение: Всяка позиция
• CAD цялостна височина: 79 mm
• CAD цялостна дълбочина: 78,45 mm
• тегло на продукта: 0,037 kg
• Представяне на устройството: Цялостен продукт

Околна среда

• Диелектрична якост: 1300 V AC Между контакти с Микро прекъсвания / 2000 V AC Между бобина и прекъсвач / 2000 V AC Между полюси
• Продуктови сертификати: CSA / CE / Lloyd's / UL / ГОСТ
• Стандарти: EN/IEC 61810-1 / CSA C22.2 No 14 / UL 508
• Температура на околния въздух за складиран: -40…85 °C
• Температура на околния въздух при работа: -40…55 °C
• Устойчивост на вибрации: 3 gnамплитуда = +/- 1 mm е = 10…150 Hz)5 цикъла на работа / 5 gnамплитуда = +/- 1 mm е = 10…150 Hz)5 неработни цикъла
• Степен на защита IP: IP40 в съответствие с #N/A
• Устойчивост на удар: 10 gn за В операция / 30 gn за Не работи
• Ниво на замърсяване: 2

Опаковъчни единици

• Тип опаковка пакет 1: PCE
• Брой продукти в пакет 1: 1
• Пакет 1 Тегло: 37 g
• Пакет 1 Височина: 2,12 cm
• Пакет 1 широчина: 2,74 cm
• Пакет 1 дължина: 4,66 cm
