Сериен интерфейс Shelly Pro Sensor Add-on – 1-Wire, 0–10 V, цифрови входове

Сериен интерфейс Shelly Pro Sensor Add-on е галванично изолиран разширителен модул за съвместими устройства Shelly Pro, предназначен за свързване на различни типове сензори. Поддържа DS18B20, DHT22, аналогови сензори 0–10 V, цифрови входове ±15 V и безпотенциални контакти, което позволява изграждане на системи за мониторинг и автоматизация. EAN кодът е 3800238073459.

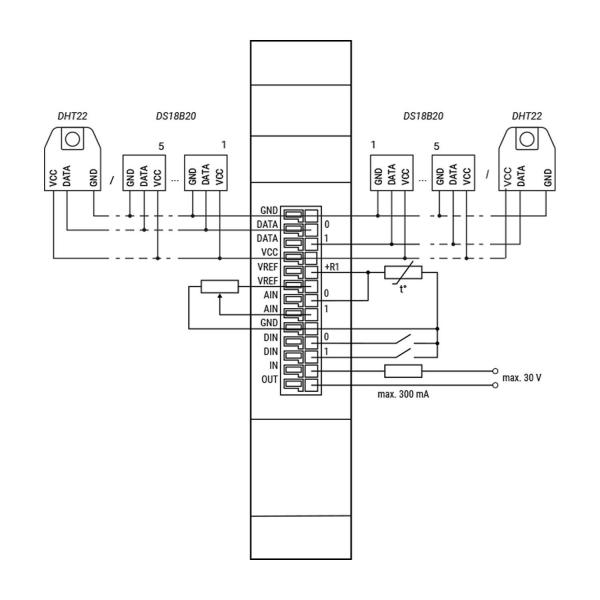

Модулът разполага с 2 независими 1-Wire DATA канала, като към всеки могат да бъдат свързани до 5 температурни сензора DS18B20, както и DHT22 и други съвместими сензори. Предвидени са още 2 аналогови входа 0–10 V, 2 цифрови входа ±15 V и 1 безпотенциален полупроводников релеен изход.

Shelly Pro Sensor Add-on се монтира на DIN шина, захранва се с 12 V DC от съвместимото Shelly Pro устройство и има консумация под 0,5 W без свързани сензори. Размерите са 94 × 19 × 69 mm, а работният температурен диапазон е −20…+40 °C. Модулът не работи самостоятелно и изисква съвместимо Shelly Pro устройство с фърмуер версия 2.0 или по-нова.

Технически данни

Поддържани сензори

Поддържат се DS18B20, DHT22, NTC 10 kΩ с β=4000 K, фоторезистори, PIR датчици, сензори за влажност на почвата, ултразвукови датчици за близост, капацитивни сензори за ниво, звукови датчици и други аналогови сензори с изход 0–10 V.

Приложения

• Мониторинг на температура, влажност и други параметри
• HVAC автоматизация и управление според данни от сензори
• Контрол на осветление чрез PIR датчици
• Поливни, алармени и специализирани системи за автоматизация

Основни предимства

• 2 независими 1-Wire канала – позволяват свързване на до 5 DS18B20 сензора на канал.
• 2 аналогови входа 0–10 V – за CO₂, налягане, осветеност и други аналогови датчици.
• 2 цифрови входа ±15 V – за ключове, датчици за движение, теч и други сигнали.
• Безпотенциален полупроводников изход – за управление на външни вериги.
• Галванична изолация – разделя електрически входните вериги за по-надеждна работа.
• Широка сензорна съвместимост – включително DS18B20, DHT22 и множество Arduino сензори.
• DIN монтаж – удобно интегриране в професионални електрически табла.

Комплектът включва

• 1 бр. сериен интерфейс Shelly Pro Sensor Add-on
