Сертифициран сегментен анкер за монтаж в напукан бетон ЕТА опция 1 Ejot BA-V-Plus 16/20, 9650001359 - M16, 138 mm - 10 броя

Сертифициран сегментен анкер за монтаж в напукан бетон ЕТА опция 1 Ejot BA-V-Plus 16/20, 9650001359 - M16, 138 mm - 10 броя

• За вграждане в напукан и непукнат бетон ≥ C20/25
• Подходящ и за естествен камък
• За вграждане на средно тежки до тежки крепежни елементи като стълбове, метални конструкции и дървени конструкции
• За предварителни, прокарващи и дистанционни инсталации
• Категория на сеизмично одобрение C2 (M10-M16)
• Поцинкована стомана
• Одобрение за бетон, вариант 1
• Класове на пожароустойчивост F30, F60, F90, F120
• ø 16 mm
• Дължина 138 mm
• Дебелина на затягане tfi≤ 20 mm
• Дълбочина на отвора h1 ≥ 110 mm
• Ефективна дълбочина на закрепване hef 85 mm

Забележка: Характеристичните стойности се отнасят за якостта на натиск на бетон C20/25. Проектно натоварване на анкер за центрично напрежение в напукан бетон.

• Допустимо натоварване Fzul: 11.4 kN
• Момент на затягане Tinst: 110 kN
• Scr,N = характерно центрово разстояние: 254 mm
• Smin = минимално средно разстояние: 65 mm
• C = минимално разстояние до ръба при Smin: 95 mm
• Ccr,N = характерно ръбово разстояние: 127 mm
• Cmin = минимално разстояние до ръба: 65 mm
• S = минимално ръбово разстояние при Cmin: 150 mm
• Категория на сеизмични характеристики: C2

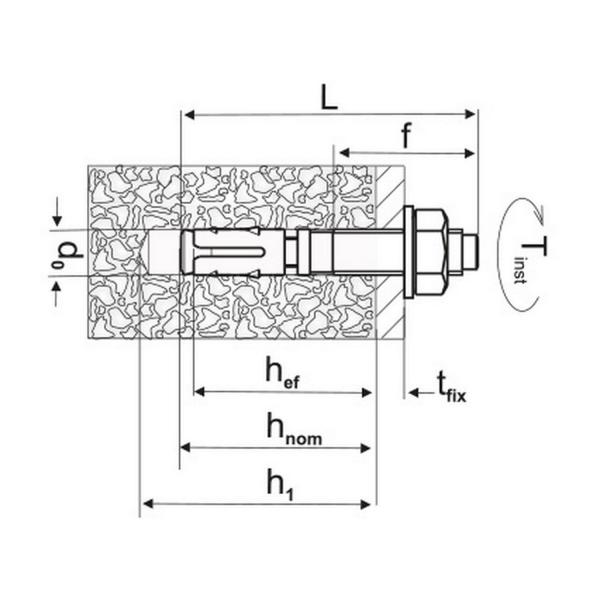

• d0 = диаметър на пробития отвор: 16 mm
• L = дължина: 138 mm
• tfix = ttol + дебелина на закрепването:
• ttol = дебелина на компенсацията на толеранса или на неносещия външен слой:
• h1 = дълбочина на пробивания отвор до най-дълбоката точка:
• hef = ефективна дълбочина на вграждане:
