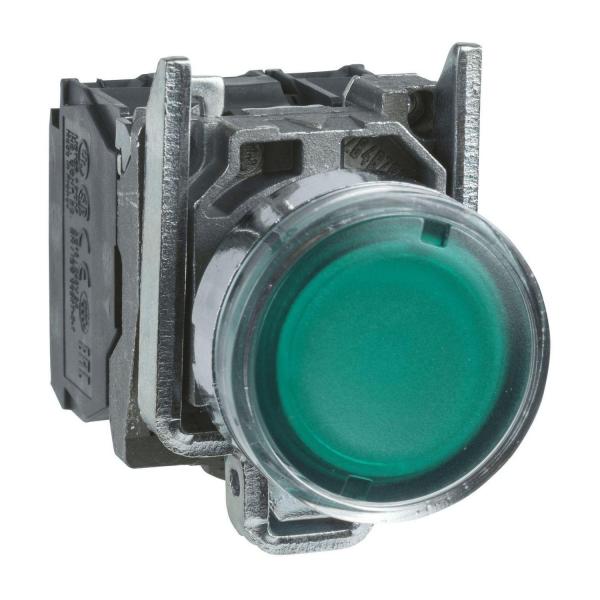

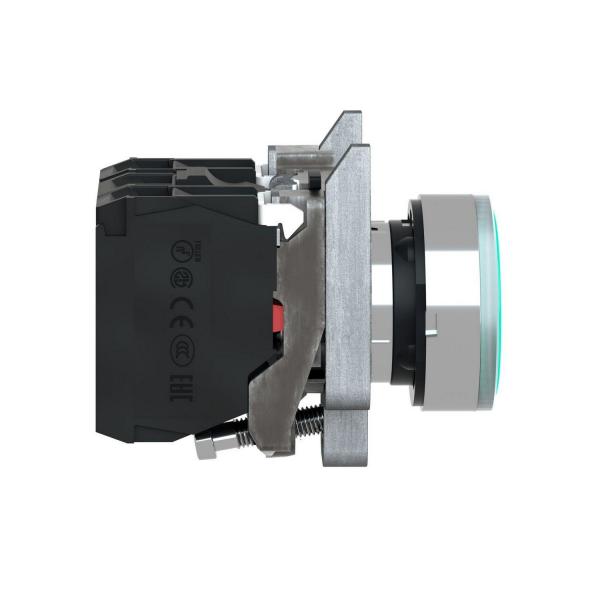

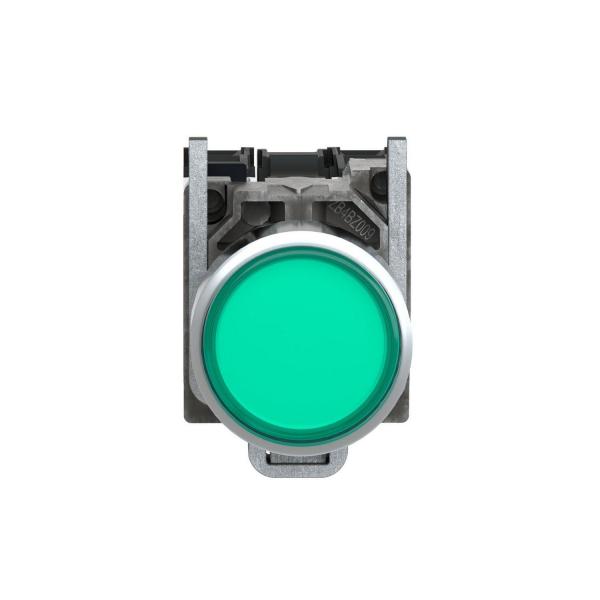

Светещ LED зелен бутон с връщане без надписи Schneider XB4BW33M5, 1НО+1НЗ

• Гама на продукта: Harmony XB4
• product or component type: Осветен бутон
• Съкратено наименование на устройството: XB4
• Материал за основата: Хромиран метал
• Присъединителни материали: Zamak
• Диаметър на монтаж: 22 mm
• Минимилано доставно количество: 1
• Тип глава: Стандарт
• Форма на сигнализираща глава: Кръгла
• Вид оператор: Пружинно връщане
• Профил на оператора: Зелен вграден
• Допълнителна информация: With plain lens
• Тип и състав на контактите: 1 NO + 1 NC
• Рсабота на контакта: Бавно спиране
• Свързване - клеморед: Самозатягащи се клеми, <= 2 x 1.5 mm2 С кабелен накрайник съответстващ на EN/IEC 60947-1 / Самозатягащи се клеми, 1 x 0.22...2 x 2.5 mm2 Без кабелен накрайник съответстващ на EN/IEC 60947-1
• Източник на светлина: Защитен LED
• Основа за крушка: Вграден LED
• [Us] номинално захранващо напрежение: 220...240 V AC в 50/60 Hz

Допълнителни устройства

• Височина: 47 mm
• Широчина: 30 mm
• Дълбочина: 57 mm
• Описание на клеморед ISO n°1: (13-14)NO / (21-22)NC
• тегло на продукта: 0,097 kg
• Устойчивост на миене под високо налягане: 7000000 Pa at 55 °C, разстояние: 0.1 m
• Продължително използване: Стандартни контакти
• Вкл при положителен сигнал: С в съответствие с EN/IEC 60947-5-1 appendix K
• Работен цикъл: 1,5 mm (NC changing electrical state) / 2,6 mm (NO changing electrical state) / 4,3 mm (Общо расцтояние)
• Работен натиск: 3,5 N NC changing electrical state / 3,8 N
• Механична издръжливост: 10000000 цикъла
• Затягащ момент: 0,8…1,2 N.m съответстващ на EN 60947-1
• Вид глава на болт: Кръст съвместим с Philips no 1 / Кръст съвместим с pozidriv No 1 / С наклон съвместим с Плосък ф 4 mm / С наклон съвместим с Плосък ф 5.5 mm
• Материал на контактите: Сребърна сплав (Ag/Ni)
• Защита от късо съединение: 10 A Патронни предпазители тип gG съответстващ на EN/IEC 60947-5-1
• Номинален термичен ток: 10 A съответстващ на EN/IEC 60947-5-1
• [Ue] Изолационно напрежение: 600 V Ниво на замърсяване 3) в съответствие с EN/IEC 60947-1
• [Uimp] Устойчивост на импулсно напрежение: 6 kV EN/IEC 60947-1
• Номинален работен ток: 3 A at 240 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1 / 6 A at 120 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1 / 0,1 A at 600 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1 / 0,27 A at 250 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1 / 0,55 A at 125 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1 / 1,2 A at 600 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1
• Електрическа устойчивост: 1000000 цикъла, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C / 1000000 цикъла, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C / 1000000 цикъла, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C / 1000000 цикъла, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C / 1000000 цикъла, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C
• Електрическа устойчивост: < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на EN/IEC 60947-5-4 / < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на EN/IEC 60947-5-4
• Тип сигнализация: Стабилно
• Консумация на ток: 14 mA
• Експлоатационен живот: 100000 h При номинално напрежение и 25 °C
• Издържливост на претоварване: 1 kV съответстващ на IEC 61000-4-5
• Лимит на захранващо напрежение: 195…264 V AC
• Представяне на устройството: Цялостен продукт

Околна среда

• Защитни мерки: TH
• Температура на околния въздух за складиран: -40…70 °C
• Температура на околния въздух при работа: -40…70 °C
• Защита от токов удар: Клас I съответстващ на IEC 60536
• Степен на защита IP: IP66 в съответствие с IEC 60529 / IP67 / IP69 / IP69K
• NEMA степен на защита: NEMA 13 / NEMA 4X
• Степен на защита IK: IK06 в съответствие с IEC 50102
• Стандарти: UL 508 / EN/IEC 60947-5-1 / CSA C22.2 No 14 / EN/IEC 60947-1 / EN/IEC 60947-5-5 / JIS C8201-5-1 / EN/IEC 60947-5-4 / JIS C8201-1
• Продуктови сертификати: BV / LROS (Lloyds register of shipping) / DNV / GL / в UL списъка / CSA
• Устойчивост на вибрации: 5 gn е= 2…500 Hz) съответстващ на IEC 60068-2-6
• Устойчивост на удар: 30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27 / 50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
• Устойчивост на бързи преходни процеси: 2 kV в съответствие с IEC 61000-4-4
• Устойчивост на електромагнитни полета: 10 V/m в съответствие с IEC 61000-4-3
• Устойчивост на електростатичен разряд: 6 kV on contact (on metal parts) в съответствие с IEC 61000-4-2 / 8 kV in free air (in insulating parts) в съответствие с IEC 61000-4-2
• Електромагнитна емисия: Class B в съответствие с IEC 55011

Опаковъчни единици

• Тип опаковка пакет 1: PCE
• Брой продукти в пакет 1: 1
• Пакет 1 Тегло: 97,02 g
• Пакет 1 Височина: 3,5 cm
• Пакет 1 широчина: 5,5 cm
• Пакет 1 дължина: 8,5 cm
