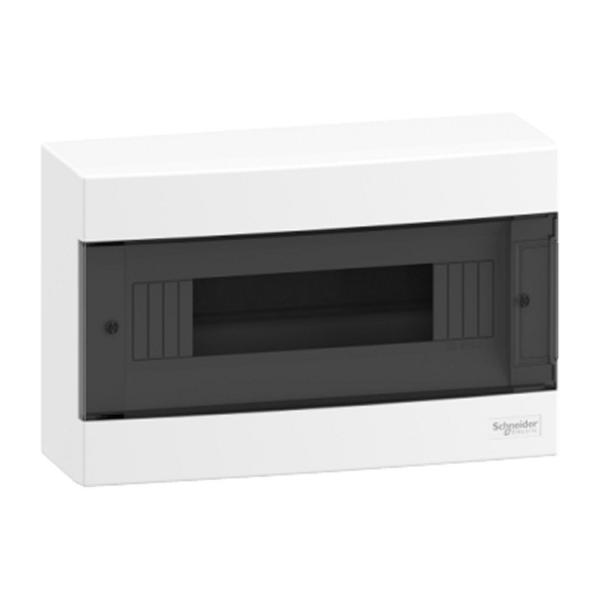

Табло за открит монтаж Schneider Electric Easy9 EU EZ9EUC112 – 12 модула

Табло за открит монтаж Schneider Electric Easy9 EU EZ9EUC112 е модулно електроразпределително табло с 1 ред за 12 модула по 18 мм, предназначено за вътрешен монтаж. Подходящо е за нови и обновявани електрически инсталации в жилищни сгради и позволява монтаж на модулна комутационна и защитна апаратура.

Корпусът е изработен от самозагасяща се пластмаса в бял цвят RAL 9003 и е оборудван с опушена прозрачна врата. Вратата е обръщаема и се отваря до 180°. Таблото е с номинален ток до 63 A, номинално работно напрежение 400 V и изолационно напрежение 500 V.

Таблото се доставя с PE и N клемни блокове с опора, като всеки клемен блок разполага с 8 извода – 4 за проводници до 16 мм² и 4 за проводници до 10 мм². Корпусът няма предварително оформени кабелни отвори. Размерите са 285 × 185 × 96,5 мм, а нетното тегло е 0,85 кг.

Технически данни

Приложения

• Изграждане на модулни електроразпределителни табла в жилищни сгради
• Монтаж на модулна комутационна и защитна апаратура върху DIN шина
• Нови и обновявани вътрешни електрически инсталации

Основни предимства

• 12 модула на един ред – осигуряват място за модулна апаратура с ширина 18 мм.
• Открит монтаж – позволява монтиране на таблото директно върху стената.
• Обръщаема врата с отваряне до 180° – осигурява удобен достъп до монтираната апаратура.
• PE и N клемни блокове – осигуряват отделни точки за защитните и неутралните проводници.
• По 8 извода на клемен блок – 4 извода до 16 мм² и 4 извода до 10 мм².
• IP40 при затворена врата – осигурява определената степен на защита при нормална експлоатация.
• Клас II електроизолация – конструкцията е с двойна електрическа изолация.

Комплектът включва

• 1 бр. модулно табло Schneider Electric Easy9 EU EZ9EUC112
• 1 бр. заземителен PE клемен блок
• 1 бр. неутрален N клемен блок
• Опора за клемните блокове
• Опушена прозрачна врата
• Подвижна конструкция с DIN шина
