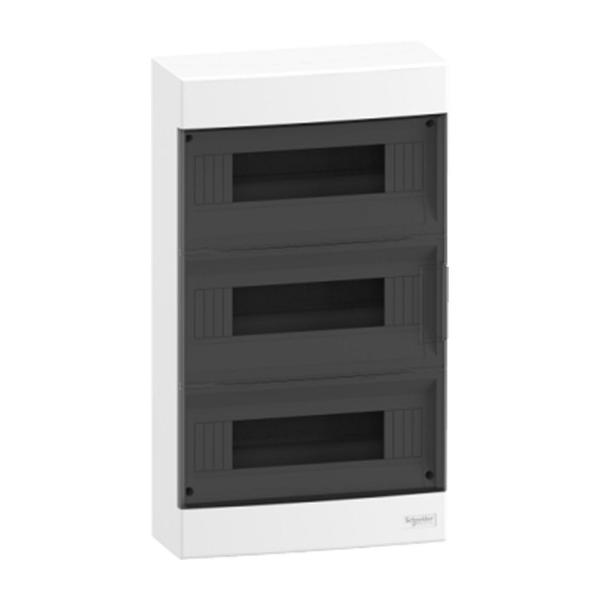

Табло за открит монтаж Schneider Electric Easy9 EU EZ9EUC312 – 36 модула

Табло за открит монтаж Schneider Electric Easy9 EU EZ9EUC312 е модулно електроразпределително табло с 3 реда по 12 модула, или общо 36 модула с ширина 18 мм. Предназначено е за вътрешен монтаж и е подходящо за нови и обновявани електрически инсталации в жилищни сгради.

Корпусът е изработен от самозагасяща се пластмаса в бял цвят RAL 9003 и е оборудван с опушена прозрачна врата. Вратата е обръщаема и се отваря до 180°. Таблото е с номинален ток до 80 A, номинално работно напрежение 400 V и изолационно напрежение 500 V.

Таблото се доставя с PE и N клемни блокове с обща основа, като всеки клемен блок разполага с 22 извода – 11 за проводници до 16 мм² и 11 за проводници до 10 мм². Корпусът няма предварително оформени кабелни отвори. Размерите са 256 × 451 × 103 мм, а нетното тегло е 1,70 кг.

Технически данни

Приложения

• Изграждане на модулни електроразпределителни табла в жилищни сгради
• Монтаж на модулна комутационна и защитна апаратура върху DIN шини
• Нови и обновявани вътрешни електрически инсталации

Основни предимства

• 36 модула в 3 реда – осигуряват капацитет от 12 модула на всеки ред.
• Номинален ток до 80 A – подходящ за по-големи жилищни разпределителни конфигурации.
• Открит монтаж – позволява директно монтиране върху стената.
• Обръщаема врата с отваряне до 180° – осигурява удобен достъп до монтираната апаратура.
• PE и N клемни блокове – осигуряват отделни точки за защитните и неутралните проводници.
• По 22 извода на клемен блок – 11 извода до 16 мм² и 11 извода до 10 мм².
• IP40 и клас II електроизолация – съчетават защита при затворена врата и двойна електрическа изолация.

Комплектът включва

• 1 бр. модулно табло Schneider Electric Easy9 EU EZ9EUC312
• 1 бр. заземителен PE клемен блок
• 1 бр. неутрален N клемен блок
• Основа за клемните блокове
• Опушена прозрачна врата
• Подвижна конструкция с DIN шини
