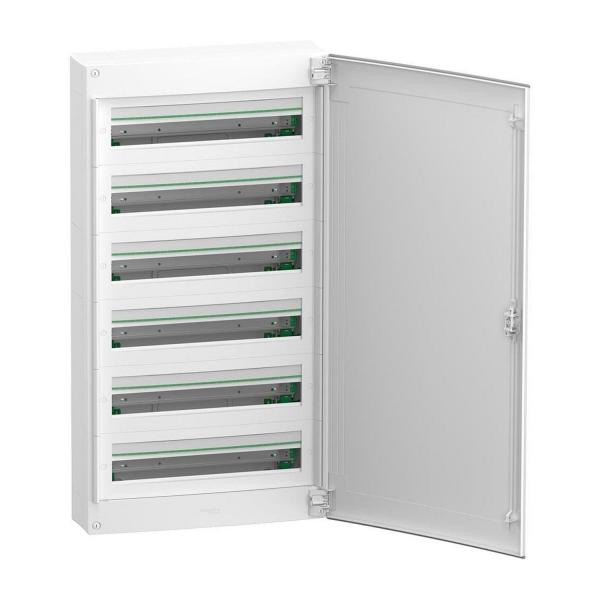

Табло за открит монтаж Schneider Electric PrismaSeT XS LVSXQ624 – 144 модула, 6×24

Табло за открит монтаж Schneider Electric PrismaSeT XS LVSXQ624 – 144 модула, 6×24 е разпределително табло с 6 хоризонтални реда по 24 модула, предназначено за повърхностен монтаж. Общият капацитет е 144 модула с широчина 18 мм, а изпълнението е с плътна бяла врата RAL 9003 и шест симетрични DIN шини.

Таблото е проектирано за номинален ток 125 A и изолационно напрежение 400 V. При затворена врата осигурява степен на защита IP40 и механична устойчивост IK09, а конструкцията е с клас II електроизолация.

LVSXQ624 е оборудвано с два клемни блока – PE със 72 извода и N с 84 извода, за организирано свързване на защитните и неутралните проводници. Габаритните размери са 550 × 1050 × 168 мм, а вътрешната дълбочина е 155 мм.

Технически данни

Приложения

• Електроразпределителни табла за жилищни сгради.
• Електрически инсталации в малки търговски и административни сгради.
• Инсталации с голям брой модулни апарати върху DIN шини.
• Разпределителни системи с номинален ток до 125 A.

Основни предимства

• 144 модула в конфигурация 6 × 24 – осигуряват голям монтажен капацитет за комплексни електрически инсталации.
• PE клемен блок със 72 извода и N блок с 84 извода – улесняват организираното свързване на защитните и неутралните проводници.
• Шест сваляеми DIN шини – улесняват монтажа и окабеляването на модулната апаратура.
• IP40 при затворена врата – осигурява защита на вътрешното оборудване при нормални условия на вътрешен монтаж.
• IK09 механична устойчивост – повишава устойчивостта срещу механични въздействия.
• Подвижни входни елементи за кабели – улесняват въвеждането и организирането на проводниците.
• Клас II електроизолация – подходящо за инсталации с изискване за двойна или подсилена изолация.

Комплектът включва

• 1 бр. табло Schneider Electric PrismaSeT XS LVSXQ624
• 1 бр. плътна бяла врата
• 6 бр. DIN шини
• 2 бр. клемни блока
• 6 бр. етикета за идентификация
• 6 бр. защити за етикети
• 5 бр. елемента за закрепване на кабели
• 2 бр. затварящи панела за свободни модули
• 1 бр. задна плоча
