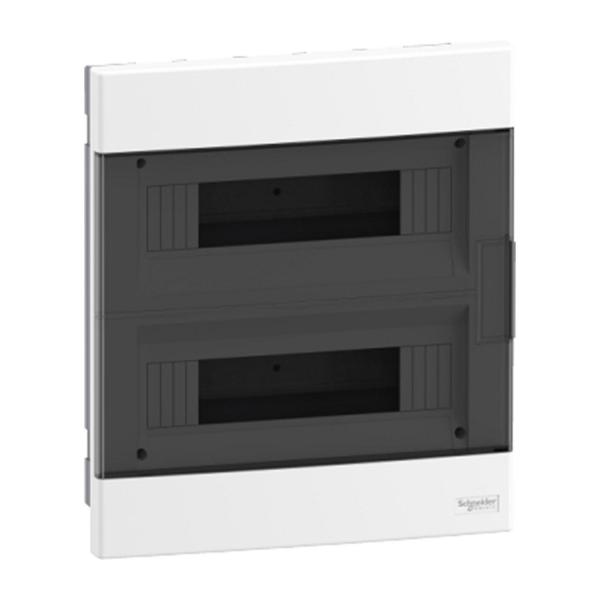

Табло за скрит монтаж Schneider Electric Easy9 EU EZ9EUA212 – 24 модула

Табло за скрит монтаж Schneider Electric Easy9 EU EZ9EUA212 е модулно електроразпределително табло с 2 реда по 12 модула, или общо 24 модула с ширина 18 мм. Предназначено е за вътрешен монтаж и е подходящо за нови и обновявани електрически инсталации в жилищни сгради.

Конструкцията включва заден капак, подвижно шаси с DIN шини и преден капак. Корпусът е изработен от самозагасяща се пластмаса в бял цвят RAL 9003, а опушената прозрачна врата е обръщаема и се отваря до 180°. Таблото е с номинален ток до 63 A, номинално работно напрежение 400 V и изолационно напрежение 500 V.

Таблото се доставя с PE и N клемни блокове с опора. Всеки клемен блок разполага с 16 извода – 8 за проводници до 16 мм² и 8 за проводници до 10 мм². Кабелите могат да бъдат въведени от четирите страни на корпуса, а размерите на таблото са 300 × 345 × 99 мм.

Технически данни

Приложения

• Изграждане на модулни електроразпределителни табла в жилищни сгради
• Монтаж на модулна комутационна и защитна апаратура върху DIN шини
• Нови и обновявани вътрешни електрически инсталации

Основни предимства

• 24 модула в 2 реда – осигуряват капацитет от 12 модула на всеки ред.
• Обръщаема врата с отваряне до 180° – улеснява достъпа до монтираната апаратура.
• Вход на кабели от четирите страни – позволява гъвкаво подвеждане на проводниците и инсталационните тръби.
• PE и N клемни блокове – осигуряват отделни точки за защитните и неутралните проводници.
• По 16 извода на клемен блок – 8 извода до 16 мм² и 8 извода до 10 мм².
• IP40 при затворена врата – осигурява защита на таблото при нормална експлоатация на закрито.
• Клас II електроизолация – конструкцията е с двойна електрическа изолация.

Комплектът включва

• 1 бр. модулно табло Schneider Electric Easy9 EU EZ9EUA212
• 1 бр. заземителен PE клемен блок
• 1 бр. неутрален N клемен блок
• Опора за клемните блокове
• Опушена прозрачна врата
• Подвижно шаси с DIN шини
