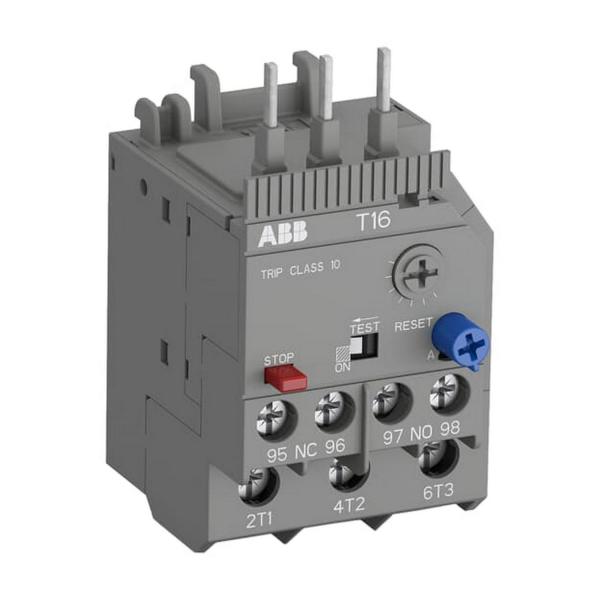

Термична защита ABB T16-13 5.5kW, 1SAZ711201R1045 - 10-13 A

• Термичното реле за претоварване T16-13 е икономично електромеханично защитно устройство за главната верига.
• То предлага надеждна и бърза защита на двигателите в случай на претоварване или прекъсване на фазата.
• Устройството има клас на задействане 10.
• Допълнителни характеристики са температурна компенсация, контакт за изключване (NC), сигнален контакт (NO), избор на автоматично или ръчно нулиране, механизъм без изключване, Функция STOP и индикация за изключване.
• Релетата за претоварване се свързват директно към мини контакторите или блоковите контактори.
• Комплектите за единичен монтаж се предлагат като аксесоар.

Технически характеристики

• Диапазон на настройка: 10 ... 13 A
• Номинално работно напрежение: Спомагателна верига 600 V AC/DC / Основна верига 690 V AC
• Номинален работен ток (I_e): 13 A
• Номинална честота (f): Спомагателна верига 50 Hz / Спомагателна верига 60 Hz / Спомагателна верига DC / Основна верига 50 Hz / Главна верига 60 Hz
• Номинално издържано импулсно напрежение (U_imp): Спомагателна верига 6 kV / Главна верига 6 kV
• Номинално изолационно напрежение ( U_i): 690 V
• Брой на полюсите: 3
• Брой на спомагателните контакти NC: 1
• Брой на спомагателните контакти НЕ: 1
• Брой защитени полюси: 3
• Конвенционален топлинен ток без въздух (I_th): Спомагателна верига NC 6 A / Спомагателна верига NO 4 A
• Номинален работен ток AC-15 (I_e): (120 V) NC 3 A / (120 V) NO 0,5 A / (240 V) NC 3 A / (240 V) NO 0,5 A / (400 V) NO 0,75 A / (400 V) NO 0,5 A / (500 V) NO 0,75 A / (500 V) NO 0,5 A
• Номинален работен ток наем DC-13 (I_e): (125 V) NC 0,55 A / (125 V) NO 0,55 A / (24 V) NC 1,25 A / (24 V) NO 1,25 A / (250) V) NC 0,27 A / (250 V) NO 0,27 A / (500 V) NC 0,15 A / (500 V) NO 0,15 A / (60 V) NC 0,55 A / (60 V) NO 0,55 A
• Степен на защита: IP20. .. 2,5 mm² / Гъвкав с изолирана накрайник 2x 0,75 ... 1,5 mm² / Гъвкав 1/2x 0,75 ... 1 mm² / Гъвкав 1/2x 1 ... 2,5 mm² / Твърд 1/2x 0,75 ... 4 mm²
• Свързващ капацитет Основна верига: Гъвкав с накрайник 1/2x 0,75 ... 4 mm² / Гъвкав с изолиран накрайник 1/2x 0,75 ... 4 mm² / Гъвкав 1/2x 0,75 ... 4 mm² / Твърд 1/2x 0,75 ... 1,5 mm² / плътен 1/2x 1,5 ... 4 mm² / многожилен 1/2x 1 ... 4 mm²
• Момент на затягане: спомагателна верига 1 ... 1,2 N· m / главна верига 1,1 ... 1,5 N·m
• Дължина на оголването на проводника: спомагателна верига 9 mm / главна верига 12 mm
• Препоръчителна отвертка: Главна верига Pozidriv 2
• Загуба на мощност: при номинални работни условия на полюс 1,3 ... 2,2 W
• Подходящо за: B6 / BC6 / B7 / BC7 / VB6 / VBC6 / VB7 / VBC7 / MC1 / MC2 / AS09 / AS12 / AS16
• Стандарти: IEC/EN 60947-1 / IEC/EN 60947-4-1 / IEC/EN 60947-5-1 / UL 60947-1 / UL 60947-4-1

Околна среда

• Температура на околния въздух: Работа -25 ... +60 °C / Работа с компенсация - 25 ... +60 °C / Съхранение -50 ... +80 °C
• Компенсация на температурата на околния въздух: Да
• Максимална допустима работна височина: 2000 m
• Устойчивост на удар съгл. към IEC 60068-2-27: 11 ms импулс 22g
• Устойчивост на вибрации съгл. към IEC 60068-2-6: 3g / 3 ... 150 Hz
• Състояние на RoHS: Съгласно Директива 2011/65/ЕС на ЕС и изменение 2015/863 22 юли 2019 г.

Размери

• Нетна ширина на продукта: 47 mm
• Нетна височина на продукта: 76,7 mm
• Нетна дълбочина/дължина на продукта: 53,5 mm
• Нето тегло на продукта: 0,104 kg

Технически UL/CSA

• Максимално работно напрежение UL/CSA: Главна верига 600 V AC
• Амперна мощност UL/CSA: 13 A
• Контактна оценка UL/CSA: (NC:) B600 / (NC:) Q600 / (NO:) Q600 / (NO:) D300
• Свързващ капацитет на основната верига UL/CSA: Гъвкав 1/2x 18-12 AWG / многожилен 1/2x 18-10 AWG
• Свързващ капацитет на спомагателната верига UL/CSA: Гъвкав 1/2x 18-12 AWG / многожилен 1/2x 18-12 AWG
• Момент на затягане UL/CSA: Спомагателна верига 9 ... 11 in·lb / Главна верига 9 ... 13 in·lb
