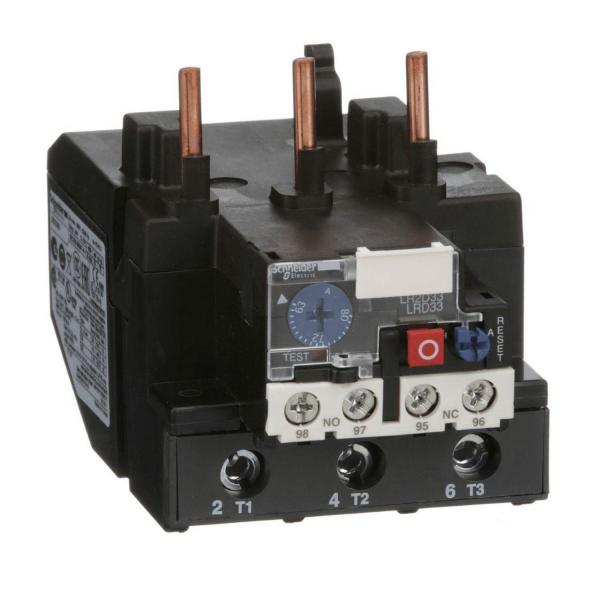

Термична защита Schneider TeSys LRD, 63-80A

• Обхват: TeSys
• Наименование на продукта: TeSys LRD
• product or component type: Differential thermal overload relay
• Съкратено наименование на устройството: LRD
• Апликация за реле: Моторна защита
• Съвместимост на продуктите: LC1D80 / LC1D95
• тип на мрежата: DC / AC
• Клас на термално претоварване: Class 10A в съответствие с IEC 60947-4-1
• Регулируема термална защита: 63…80 A
• [Ue] Изолационно напрежение: Електрическа верига: 1000 V в съответствие с IEC 60947-4-1 / Електрическа верига: 600 V в съответствие с CSA / Електрическа верига: 600 V в съответствие с UL

Допълнителни устройства

• Честота на мрежата: 0...400 Hz
• Монтажна подпора: Пластина, Със специфични аксесоари / Шина, Със специфични аксесоари / Под контактор
• Праг на задействане: 1.14 +/- 0.06 Ir в съответствие с IEC 60947-4-1
• Спомагателни контакти: 1 NO + 1 NC
• Номинален термичен ток: 5 A за Сигнализираща мрежа
• Допустим ток: 0,72 A при 500 V AC-15 за Сигнализираща мрежа / 0,06 A при 440 V DC-13 за Сигнализираща мрежа
• [Ue] номинално работно напрежение: 1000 V AC 0...400 Hz за Електрическа верига в съответствие с IEC 60947-4-1
• Номинален параметър на предпазителя: 4 A gG за Сигнализираща мрежа / 4 A BS за Сигнализираща мрежа
• [Uimp] Устойчивост на импулсно напрежение: 6 kV IEC 60947-1
• Детекция при отпадане на фаза: 0
• Тип управление: Червен Глава за бутон: Стоп / Син Глава за бутон: Нулиране
• Температурна компенсация: -20…60 °C
• Свързване - клеморед: Електрическа верига: Самозатягащи се клеми 1 4…35 mm2 гъвкав Без / Електрическа верига: Самозатягащи се клеми 1 4…35 mm2 гъвкав С / Електрическа верига: Самозатягащи се клеми 1 4…35 mm2 Твърд Без / Контролна верига: Самозатягащи се клеми 2 1…2,5 mm2 гъвкав Без / Контролна верига: Самозатягащи се клеми 2 1…2,5 mm2 гъвкав С / Контролна верига: Самозатягащи се клеми 2 1…2,5 mm2 Твърд Без
• Затягащ момент: Контролна верига: 1,7 N.m Самозатягащи се клеми / Електрическа верига: 9 N.m Самозатягащи се клеми
• Височина: 81 mm
• Широчина: 70 mm
• Дълбочина: 115 mm
• тегло на продукта: 0,51 kg

Околна среда

• Защитни мерки: TH в съответствие с IEC 60068
• Степен на защита IP: IP20 в съответствие с IEC 60529
• Температура на околния въздух при работа: -20…60 °C Без отклонение в съответствие с IEC 60947-4-1
• Температура на околния въздух за складиран: -60…70 °C
• Устойчивост на горене: V1 в съответствие с UL 94
• Механична устойчивост: Вибрации: 6 Gn в съответствие с IEC 60068-2-6 / Удар: 15 Gn for 11 ms в съответствие с IEC 60068-2-7
• Диелектрична якост: 2,2 kV при 50 Hz в съответствие с IEC 60947-1
• Стандарти: EN/IEC 60947-4-1 / EN/IEC 60947-5-1 / UL 60947-4-1 / UL 60947-5-1 / CSA C22.2 No 60947-4-1 / CSA C22.2 No 60947-5-1 / GB/T 14048.4 / GB/T 14048.5 / EN 50495
• Продуктови сертификати: IEC / UL / CSA / CCC / EAC / ATEX INERIS / UKCA

Опаковъчни единици

• Тип опаковка пакет 1: PCE
• Брой продукти в пакет 1: 1
• Пакет 1 Тегло: 512 g
• Пакет 1 Височина: 8 cm
• Пакет 1 широчина: 7,6 cm
• Пакет 1 дължина: 12 cm
