Тороидален трансформатор Schneider Electric VigiPacT MA120 – 250 A, 118 мм

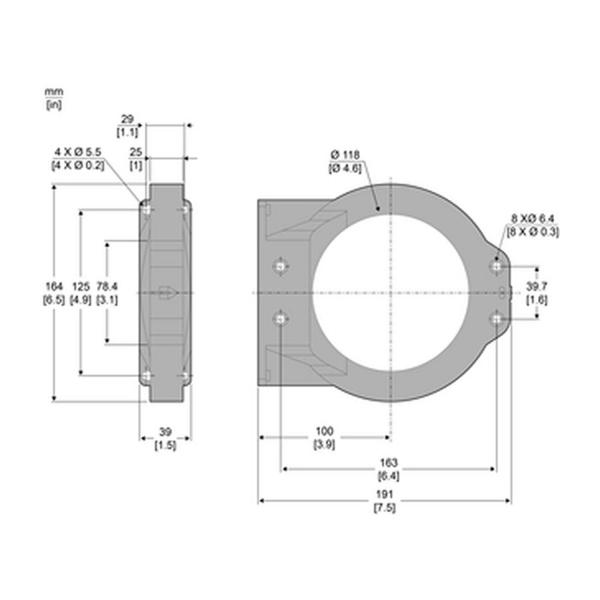

Тороидалният трансформатор Schneider Electric VigiPacT MA120 е сензор за остатъчен ток, предназначен за системи за защита, мониторинг и контрол на електрически вериги. Моделът 50440 е затворен тороид тип A с номинален работен ток 250 A, вътрешен диаметър 118 мм и трансформационно отношение 1/1000.

MA120 работи при честоти 50/60 Hz и 400 Hz и е съвместим с широка гама защитни релета VigiPacT. Големият вътрешен отвор позволява преминаване на силови проводници през тороида, а свързването към измервателната система се извършва чрез винтови клеми за проводници със сечение 0,22-2,5 мм².

Устройството е с номинално изолационно напрежение 1000 V, импулсно издържано напрежение 12 kV и издържливост на ток на късо съединение 85 kA за 0,5 s. Корпусът е със защита IP30, конекторите са IP20, а работният температурен диапазон е от -35 до +70 °C.

Технически данни

Приложения

• Мониторинг на остатъчен ток
• Защита при утечка на ток
• Системи Schneider Electric VigiPacT
• Електрически табла и разпределителни системи
• Контрол и мониторинг на електрическо оборудване
• Работа със защитни релета VigiPacT RH10, RH21, RH68, RH86, RH99, RH197, RHU и RMH

Основни предимства

• Номинален ток 250 A – подходящ за мониторинг на електрически вериги с по-висок работен ток.
• Вътрешен диаметър 118 мм – осигурява голям проход за силови проводници.
• Трансформационно отношение 1/1000 – за измерване на остатъчен ток в системите VigiPacT.
• 1000 V изолационно напрежение – подходящо за нисковолтови електрически системи.
• 12 kV импулсна устойчивост – осигурява висока електрическа изолационна устойчивост.
• 85 kA / 0,5 s – висока издържливост при ток на късо съединение.
• Широка съвместимост с VigiPacT – позволява използване с множество защитни релета от системата.

Комплектът включва

• 1 бр. тороидален трансформатор Schneider Electric VigiPacT MA120
