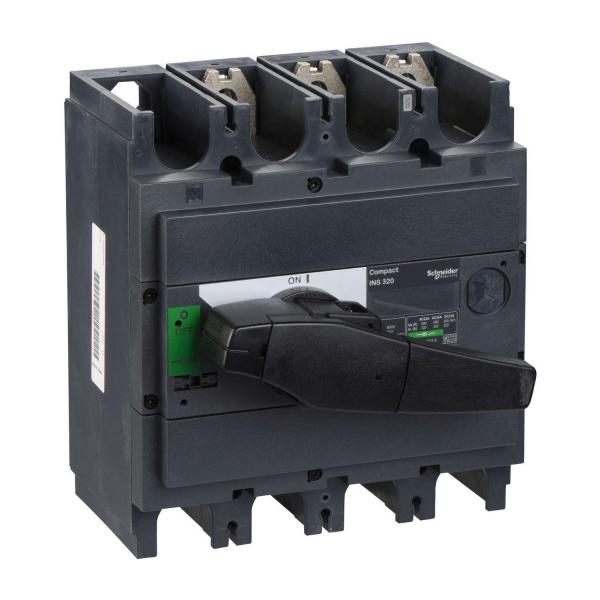

Товаров прекъсвач Schneider Compact INS320, 320A, 3P

• Обхват: Compact
• product or component type: Switch disconnector
• Наименование на продукта: Compact INS
• Описание на полюсите: 3P
• тип на мрежата: DC / AC
• Честота на мрежата: 50/60 Hz
• Номинален работен ток: AC-22A: 320 A AC 50/60 Hz 220/240 V / AC-22A: 320 A AC 50/60 Hz 380/415 V / AC-22A: 320 A AC 50/60 Hz 440/480 V / AC-22A: 320 A AC 50/60 Hz 480 V NEMA / AC-22A: 320 A AC 50/60 Hz 500/525 V / AC-22A: 320 A AC 50/60 Hz 660/690 V / AC-23A: 320 A AC 50/60 Hz 220/240 V / AC-23A: 320 A AC 50/60 Hz 380/415 V / AC-23A: 320 A AC 50/60 Hz 440/480 V / AC-23A: 320 A AC 50/60 Hz 480 V NEMA / AC-23A: 320 A AC 50/60 Hz 500/525 V / AC-23A: 320 A AC 50/60 Hz 660/690 V / DC-22A: 320 A DC 125 V 2 poles in series / DC-23A: 320 A DC 125 V 2 poles in series
• [Ue] Изолационно напрежение: 750 V AC 50/60 Hz
• [Uimp] Устойчивост на импулсно напрежение: 8 kV / 8 kV в съответствие с IEC 60947-3
• Номинален термичен ток: 320 A при 60 °C
• Номинален действащ ток на късо съединение: 330 kA with upstream protection circuit breaker 690 V AC при 50/60 Hz / 50 kA switch-disconnector alone 690 V AC при 50/60 Hz
• [Ue] номинално работно напрежение: 250 V DC / 690 V AC 50/60 Hz
• Възможност за изолация: Да
• Индикатор за позиция на контакта: Да
• visible break: НЕ
• Ниво на замърсяване: 3

Допълнителни устройства

• Тип управление: Direct front rotary handle
• цвят на дръжка: Черен
• Монтажен режим: Фиксиран
• Монтажна подпора: Пластина / Шина
• Обърнати връзки: Преден
• downside connection: Преден
• Максимална мощност: AC-23: 160 kW при 380/415 V AC 50/60 Hz / AC-23: 185 kW при 440 V AC 50/60 Hz / AC-23: 185 kW при 480 V AC 50/60 Hz (NEMA) / AC-23: 220 kW при 500/525 V AC 50/60 Hz / AC-23: 250 kW при 660/690 V AC 50/60 Hz / AC-23: 90 kW при 220/240 V AC 50/60 Hz / AC-23: 90 kW при 230 V AC 50/60 Hz (NEMA)
• Номинална отговорност: Uninterrupted
• Устойчивост на ток на късо съединение: 11,5 kA в течение на 3 s в съответствие с IEC 60947-3 / 20 kA в течение на 1 s в съответствие с IEC 60947-3 / 4 kA в течение на 30 s в съответствие с IEC 60947-3 / 4,9 kA в течение на #N/A в съответствие с IEC 60947-3
• Механична издръжливост: 10000 цикъла
• Електрическа устойчивост: AC-22A: 1500 цикъла 440 V AC 50/60 Hz / AC-22A: 1500 цикъла 500 V AC 50/60 Hz / AC-22A: 1500 цикъла 690 V AC 50/60 Hz / AC-23A: 1500 цикъла 440 V AC 50/60 Hz / AC-23A: 1500 цикъла 500 V AC 50/60 Hz / AC-23A: 1500 цикъла 690 V AC 50/60 Hz / DC-23A: 1000 цикъла 125 V DC
• Свързващи клеми: 45 mm
• Височина: 205 mm
• Широчина: 185 mm
• Дълбочина: 130 mm
• тегло на продукта: 4,6 kg

Околна среда

• Стандарти: IEC 60947-1 / IEC 60947-3
• Продуктови сертификати: CCC / KEMA-KEUR
• Степен на защита IP: IP40 в съответствие с IEC 60529
• Степен на защита IK: IK07 в съответствие с EN 50102
• Температура на околния въздух при работа: -25…70 °C
• Температура на околния въздух за складиран: -50…85 °C

Опаковъчни единици

• Тип опаковка пакет 1: PCE
• Брой продукти в пакет 1: 1
• Пакет 1 Тегло: 4,989 kg
• Пакет 1 Височина: 18,5 cm
• Пакет 1 широчина: 19 cm
• Пакет 1 дължина: 22,5 cm
