Уред за настройка на нулева позиция TschornEco 0021010EP – 50 мм

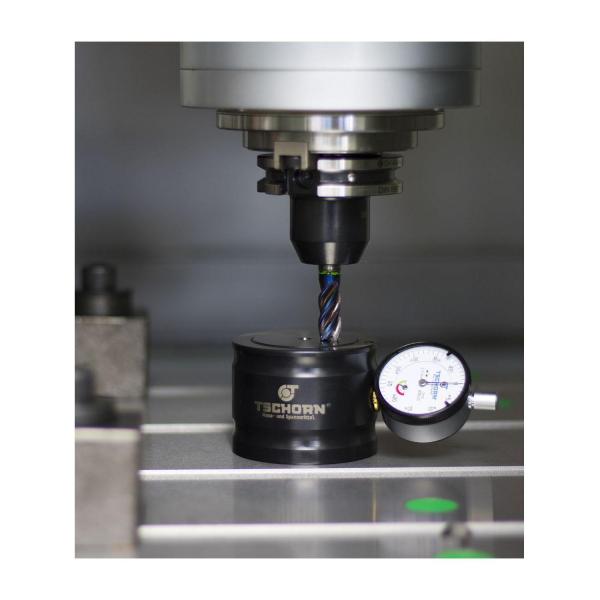

Уред за настройка на нулева позиция TschornEco 0021010EP е механично измервателно устройство за определяне на позицията на детайли и дължината на инструменти по Z-ос при фрезови и стругови машини. Референтната височина 50 мм и механичният индикаторен механизъм позволяват бързо и точно задаване на нулева позиция при настройка на обработката. Устройството се поставя върху детайла, след което шпинделът се спуска внимателно до достигане на нулева стойност на индикатора.

Моделът е част от серията TschornEco и представлява икономична версия на стандартните механични уреди за настройка на нулева позиция на Tschorn. Корпусът е с диаметър Ø39 мм, а измервателният механизъм е с диаметър Ø20 мм. При достигане на нулева стойност на индикатора се установява референтно разстояние от 50 мм до повърхността на детайла. Конструкцията включва предпазен пружинен ход приблизително 0,5 мм, който защитава измервателния механизъм при леко преминаване над измервателната точка. Версията TschornEco се доставя без сериен номер и без фабричен сертификат.

Уредът е подходящ за CNC оператори, инструментални участъци, сервизни техници и производствени предприятия, които извършват настройка на инструменти и задаване на референтни позиции на металорежещи машини. Използва се за настройка на фрезови центри, CNC стругове и конвенционални машини.

Технически данни

Приложения

• Настройка на нулева позиция на детайли
• Измерване на инструментална дължина
• Настройка на CNC обработващи центри
• Настройка на фрезови машини
• Настройка на стругови машини
• Подготовка на инструменти за обработка

Основни предимства

• Референтна височина 50 мм
• Компактна конструкция Ø39 мм
• Механичен измервателен механизъм
• Предпазен пружинен ход
• Икономична версия TschornEco
• Произведен в Германия

Комплектът включва

• Уред за настройка на нулева позиция TschornEco 0021010EP

Заключение

Уред за настройка на нулева позиция TschornEco 0021010EP е механично измервателно устройство с референтна височина 50 мм за определяне на позицията на детайли и инструментална дължина по Z-ос. Подходящ е за CNC оператори, сервизни техници и производствени предприятия, при които се изисква надеждна настройка на обработващи машини.
