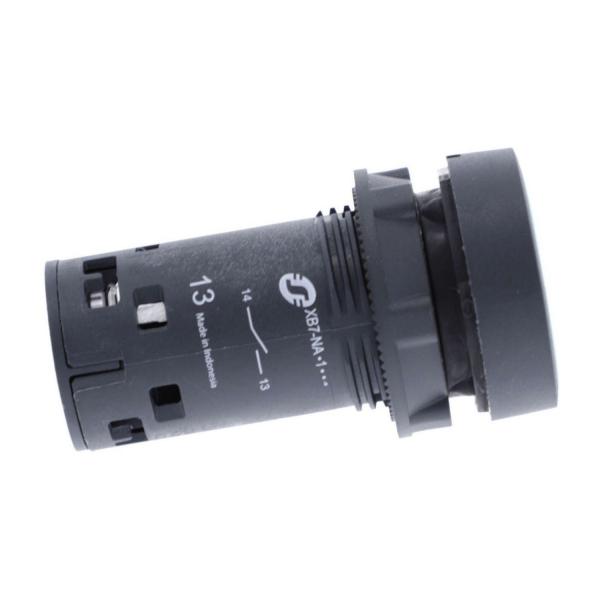

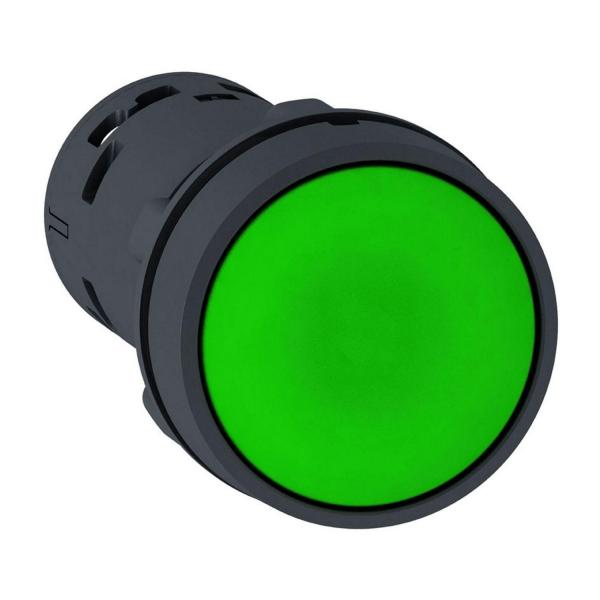

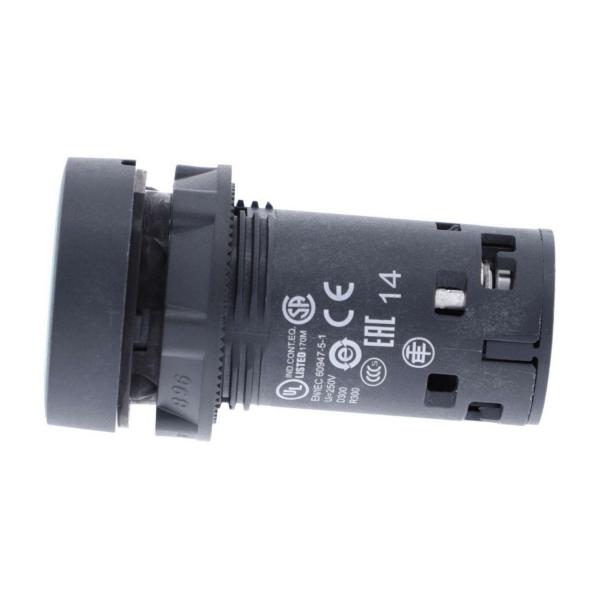

Зелен бутон с връщане без надписи Schneider XB7NA31, 1НО

• Гама на продукта: Harmony XB7
• product or component type: Бутон
• Съкратено наименование на устройството: XB7
• Диаметър на монтаж: 22 mm
• Минимилано доставно количество: 10
• Степен на защита IP: IP20 в съответствие с IEC 60529 (Изглед отзад) / IP65 в съответствие с IEC 60529 (преден панел)
• Форма на сигнализираща глава: Кръгла
• Вид оператор: Пружинно връщане
• Профил на оператора: Зелен вграден, Немаркиран
• Тип и състав на контактите: 1 NO
• Свързване - клеморед: Самозатягащи се клеми, <= 2 x 1.5 mm2 С кабелен накрайник съответстващ на EN/IEC 60947-1 / Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm2 Без кабелен накрайник съответстващ на EN/IEC 60947-1
• Представяне на устройството: Monolithic product

Допълнителни устройства

• CAD цялостна широчина: 29 mm
• CAD цялостна височина: 29 mm
• CAD цялостна дълбочина: 51,5 mm
• Описание на клеморед ISO n°1: (13-14)NO
• тегло на продукта: 0,021 kg
• Монтиране на устройство: Присъединителен отвор - диаметър: 22,5 mm 22.3 +0.4/0 в съответствие с EN/IEC 60947-1
• С фиксиран център: >= 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1…6 mm / >= 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2…6 mm
• Начин на монтаж: С гайка под главата: 2…2,4 N.m
• Рсабота на контакта: Бавно спиране
• Вкл при положителен сигнал: С (само НЕ)
• Механична издръжливост: 1000000 цикъла
• Затягащ момент: 0,8…1,2 N.m съответстващ на EN 60947-1
• Вид глава на болт: Кръст съвместим с JIS No 1 / Кръст съвместим с Philips no 1 / Кръст съвместим с pozidriv No 1 / С наклон съвместим с Плосък ф 4 mm / С наклон съвместим с Плосък ф 5.5 mm
• Защита от късо съединение: 4 A Патронни предпазители тип gG съответстващ на EN/IEC 60947-5-1
• [Ue] Изолационно напрежение: 250 V Ниво на замърсяване 3) в съответствие с EN/IEC 60947-1
• [Uimp] Устойчивост на импулсно напрежение: 4 kV EN/IEC 60947-1
• Номинален работен ток: 0,1 A at 250 V, DC-13, R300 в съответствие с EN/IEC 60947-5-1 / 0,22 A at 125 V, DC-13, R300 в съответствие с EN/IEC 60947-5-1 / 0,3 A at 240 V, AC-14, D300 в съответствие с EN/IEC 60947-5-1 / 0,6 A at 120 V, AC-14, D300 в съответствие с EN/IEC 60947-5-1
• Електрическа устойчивост: 1000000 цикъла, DC-13, 0,3 A at 24 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C / 1000000 цикъла, AC-15, 0,03 A at 230 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C / 1000000 цикъла, AC-15, 0,09 A at 240 V, работен обхват <108000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C
• Електрическа устойчивост: <= 10exp(-6) в 17 V, 5 mA съответстващ на EN/IEC 60947-5-4

Околна среда

• Защитни мерки: TH
• Температура на околния въздух за складиран: -40…70 °C
• Температура на околния въздух при работа: -25…70 °C
• Категория на защита: Клас II в съответствие с IEC 61140
• NEMA степен на защита: NEMA 12 съответстващ на UL 50 E / NEMA 3 съответстващ на UL 50 E
• Стандарти: UL 508 / CSA C22.2 No 14 / JIS C8201-5-1 / EN/IEC 60947-5-1 / EN/IEC 60947-1 / JIS C8201-1
• Продуктови сертификати: ГОСТ / CCC
• Устойчивост на вибрации: 5 gn е= 2…500 Hz) съответстващ на IEC 60068-2-6
• Устойчивост на удар: 50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27 / 30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

Опаковъчни единици

• Тип опаковка пакет 1: PCE
• Брой продукти в пакет 1: 1
• Пакет 1 Тегло: 20 g
• Пакет 1 Височина: 7 cm
• Пакет 1 широчина: 9,5 cm
• Пакет 1 дължина: 15 cm
