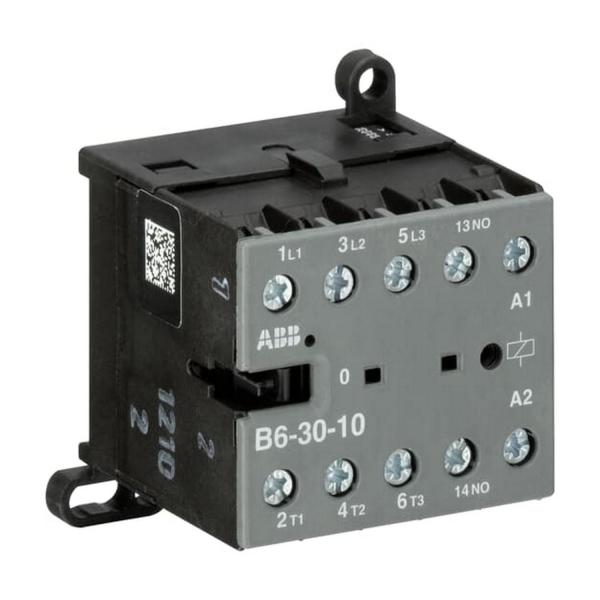

Контактор ABB B6-30-10 24V AC, GJL1211001R0101 - 3 P, 1NO, 20 A, 24V AC

• Мини контакторът B6-30-10 е компактен 3-полюсен контактор с 1 допълнителен контакт и винтови клеми.
• Те са идеално подходящи за приложения, където надеждността е задължителна и пространството е достатъчно премия.
• Мини контакторите се използват в жилищни сгради, търговски сгради и промишлени приложения за управление на единични или трифазни товари до 4 kW (AC-3) и 20 A / 690 V (AC -1) или превключване на управляващи сигнали.
• Допълнителни характеристики са безшумната бобина, индикация за позицията на превключвателя и интегрирана възможност за монтиране на релса или стена.

Технически характеристики

• Брой на полюсите: 3
• Тип мини контактор: Мини контактор
• Номинално работно напрежение: Спомагателна верига 690 V AC / спомагателен Верига 250 V DC / Главна верига 690 V AC / Главна верига 220 V DC
• Номинална честота (f): Контролна верига 400 Hz / Контролна верига 50 Hz / Контролна верига 60 Hz / Главна верига 60 Hz / Основна Верига 50 Hz / главна верига DC
• Номинално издържано импулсно напрежение (U_imp): Спомагателна верига 6 kV / главна верига 6 kV
• Номинално напрежение на изолацията ( U_i): 690 V / съгл. към UL/CSA 600 V
• Брой главни контакти NC: 0
• Брой главни контакти NO: 3
• Номинален работен ток AC-1 (I_e): (220 / 240 V) 40 °C 20 A / (220 / 240 V) 55 °C 16 A / (380 / 440 V) 40 °C 20 A / (380 / 440 V) ) 55 °C 16 A / (690 V) 40 °C 6 A / (690 V) 55 °C 6 A
• Номинална оперативна мощност AC-3 (P_e) : (230 V) Трифазен 2,2 kW / (400 V) Трифазен 4 kW / (500 V) Трифазен 4 kW / (690 V) Трифазен, NO 3 kW
• Номинална кратковременна издръжливост Текущо ниско напрежение (I_cw): при 40 °C температура на околната среда, на свободен въздух, от студено състояние 10 s 64 A
• Брой спомагателни контакти NC: 0
• Брой спомагателни контакти NO: 1
• Номинален работен ток AC-15 (I_e): (24 V) 4 A / (120 V) 4 A / (500 V) 2 A / (220 / 240 V) 4 A / (380 / 400 V) 3 A
• Номинален работен ток DC-13 (I_e): (24 V) 2,5 A / (110 V) 0,7 A / (220 / 240 V) 0,4 A
• Конвенционален топлинен ток на свободен въздух (I_th): Главна верига uit 20 A
• Номинално напрежение на контролната верига (U_c): 24 V AC
• Работни граници на бобината: (съгл. към IEC 60947-4-1) за AC захранване 0,85 ... 1,1 x Uc (при θ ≤ 55 °C)
• Степен на защита: Клеми на спомагателна верига IP20 / Клеми на управляваща верига IP20 / Клеми на основна верига IP20
• Механична издръжливост: 10000000 цикъла
• Минимален капацитет на превключване: спомагателна верига 17 V / спомагателна верига 5 mA
• Максимална електрическа честота на превключване: (AC-1) 300 цикъла на час / (AC-15) 600 цикъла на час / (AC-3) 600 цикъла на час / (DC-1) 600 цикъла на час / (DC-13) 600 цикъла на час / (DC-3) 600 цикъла на час. 2,5 mm² / Твърд 1/2x 1 ... 4 mm²
• Свързващ капацитет Спомагателна верига: Гъвкав с накрайник 1/2x 1 ... 2,5 mm² / Гъвкав с изолиран накрайник 1/2x 1 ... 2,5 mm² / Гъвкав 1/2x 1 ... 2,5 mm² / Твърд 1/2x 1 ... 4 mm² x 1 ... 2,5 mm² / Гъвкав с изолирана накрайник 1/2x 1 ... 2,5 mm² / Гъвкав 1/2x 1 ... 2,5 mm² / Твърд 1/2x 1 ... 4 mm²
• Дължина на оголването на проводника: спомагателна верига 9 mm / главна верига 9 mm
• Момент на затягане: спомагателна верига 0,8 ... 1,1 N·m / управляваща верига 0,8 ... 1,1 N·m / главна верига 0,8 .. 1,1 N·m
• Монтаж на DIN шина: TH35-15 (35 x 15 mm монтажна шина) съгл. към IEC 60715 / TH35-7.5 (35 x 7.5 mm Монтажна шина) съгл. към IEC 60715
• Загуба на мощност: при номинални работни условия на полюс 2 W / при номинални работни условия AC-1 на полюс 1 W
• Стандарти: IEC/EN 60947-1 / IEC /EN 60947-4-1 / IEC/EN 60947-5-1 / UL 60947-1 / UL 60947-4-1

Околна среда

• Температура на околния въздух: Работа -25 ... +55 °C / Съхранение -40 ... +80 °C
• Максимална допустима работна надморска височина: 2000 m
• Устойчивост на удар съгл. . към IEC 60068-2-27: 11 ms импулс 15g
• Устойчивост на вибрации съгл. към IEC 60068-2-6: 5g / 5 ... 150 Hz
• Състояние на RoHS: Съгласно Директива 2011/65/EU на ЕС

Размери

• Нетна ширина на продукта: 52,5 mm
• Нетна височина на продукта: 57,5 ​​mm
• Нетна дълбочина/дължина на продукта: 46,7 mm
• Нето тегло на продукта : 0,175 kg

Технически UL/CSA

• Максимално работно напрежение UL/CSA: Главна верига 600 V AC
• Ампери при пълен товар Използване на двигателя: (115 V AC) Еднофазен 5,8 A / (200 V AC) Трифазен 4,8 A / (220 ... 240 V AC) Трифазен 6,8 A / (230 V AC) Еднофазен 4,9 A / (440 . .. 480 V AC) Трифазен 4,8 A / (550 ... 600 V AC) Трифазен 1,7 A
• Номинална мощност в конски сили UL/CSA: (115 V AC) Еднофазен 0,25 Hp / (200 V AC) Трифазен 1 Hp / (220 ... 240 V AC) Трифазен 2 Hp / (230 V AC) Еднофазен 0,5 Hp / (440 ... 480 V AC) Трифазен 3 Hp / (550 ... 600 V AC) Трифазен 1 Hp
• Класификация за обща употреба UL/CSA: (300 V AC) 12 A
• Номинален контакт UL/CSA: A600
• Свързващ капацитет Главна верига UL/CSA: многожилен 1/2 x 22-10 AWG
• Свързващ капацитет Спомагателна верига UL/CSA: Многожилен 1/2x 22-10 AWG
• Момент на затягане UL/CSA: Спомагателна верига 7 in·lb / Контролна верига 7 in·lb / Главна верига 7 in·lb
