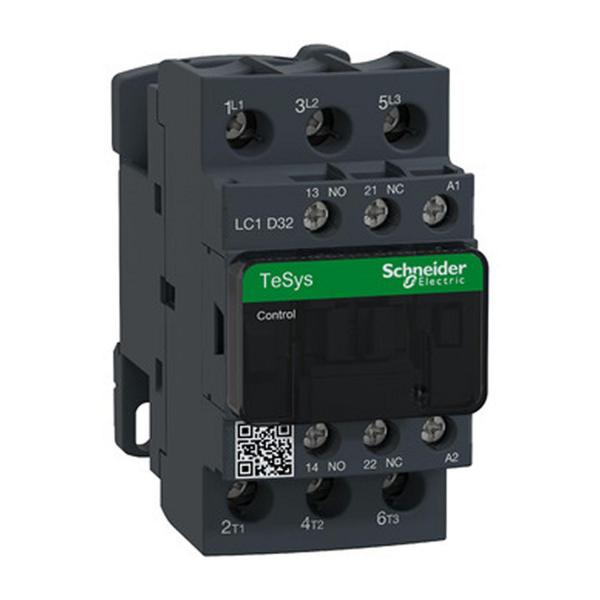

Контактор Schneider Electric LC1D32P5 – 32 A, 230 V AC

Name: Контактор Schneider Electric LC1D32P5 – 32 A, 230 V AC
Brand: Schneider
Price: 82.81 BGN
Availability: InStock

Код: LC1D32P5

15 дни право на връщане

Безплатна доставка над 35.78 €

82.81 €

* Цената е с ДДС

на 12 вноски по 8.14 €

Контактор Schneider Electric LC1D32P5 е 3-полюсен контактор от серията TeSys Deca Advanced за управление на електродвигатели и резистивни товари. Главните контакти са 3 NO, а номиналният работен ток при категории AC-3 и AC-3e е 32 A до 440 V AC при температура до 60 °C. При 380/400 V AC контакторът е предназначен за двигатели с мощност до 15 kW.

Управляващата бобина работи при 230 V AC, 50 Hz. Вградени са спомагателни контакти 1 NO + 1 NC, като те са механично свързани съгласно IEC 60947-5-1, а NC контактът е огледален съгласно IEC 60947-4-1. Свързването на силовата и управляващата верига е чрез самозатягащи се клеми.

LC1D32P5 може да се монтира върху шина или плоча и е с размери 85 × 45 × 92 мм. Предната страна е със степен на защита IP20, допустимата температура на околния въздух е от −40 до 60 °C без намаляване на характеристиките, а нетното тегло е 0,375 кг.

Технически данни

Параметър	Стойност
Марка	Schneider Electric
Серия	TeSys Deca Advanced
Артикулен номер на производителя	LC1D32P5
Тип	Контактор
Приложение	Моторен контрол; резистивен товар
Брой полюси	3P
Главни контакти	3 NO
Спомагателни контакти	1 NO + 1 NC
Категории на използване	AC-1, AC-3, AC-3e, AC-4
Номинален работен ток AC-3 / AC-3e	32 A при ≤ 440 V AC и ≤ 60 °C
Номинален работен ток AC-1	50 A при ≤ 440 V AC и ≤ 60 °C
Номинално работно напрежение	≤ 690 V AC, 50 Hz
Номинално работно напрежение DC	≤ 300 V DC
Управляващо напрежение	230 V AC
Честота на управляващото напрежение	50 Hz
Мощност на двигател при 220/230 V AC-3	7,5 kW
Мощност на двигател при 380/400 V AC-3	15 kW
Мощност на двигател при 500 V AC-3	18,5 kW
Мощност на двигател при 660/690 V AC-3	18,5 kW
Мощност на двигател при 400 V AC-4	7,5 kW
Номинален термичен ток – силова верига	50 A при 60 °C
Номинален термичен ток – сигнална верига	10 A при 60 °C
Изолационно напрежение	690 V
Устойчивост на импулсно напрежение	6 kV
Пускова мощност на бобината	70 VA при 50 Hz
Консумация при задържане	7 VA при 50 Hz
Време за затваряне	12–22 ms
Време за отваряне	4–19 ms
Максимална работна честота	3600 цикъла/час при 60 °C
Механична издръжливост	15 млн. цикъла
Електрическа издръжливост AC-3	1,65 млн. цикъла при 32 A и ≤ 440 V
Тип клеми	Самозатягащи се
Монтаж	Шина или плоча
Степен на защита	IP20 отпред
Допустима температура на околния въздух	−40–60 °C; 60–70 °C с намаляване на характеристиките
Допустима надморска височина	0–3000 м
Размери В × Ш × Д	85 × 45 × 92 мм
Нетно тегло	0,375 кг
Стандарти	IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 60947-4-1
Сертификати	UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme

Приложения

Управление на трифазни електродвигатели.
Комутиране на резистивни товари.
Управление на двигатели до 15 kW при 380/400 V AC в категория AC-3.

Основни предимства

1 NO + 1 NC спомагателни контакта – осигуряват допълнителни контакти за управляващи и сигнални вериги.
Огледален NC контакт – позволява определяне на състоянието спрямо главните контакти съгласно IEC 60947-4-1.
Работна честота до 3600 цикъла/час – позволява често превключване при зададените работни условия.
Механична издръжливост 15 млн. цикъла – осигурява висок механичен ресурс на контактора.
Самозатягащи се клеми – осигуряват директно свързване на силовата и управляващата верига.
